Сделано в РоссииРегуляторы РДУК
Назначение
Регуляторы давления газа типа РДУК предназначены для редуцирования высокого или среднего давления на низкое, автоматической стабилизации выходного давления на установленном уровне, независимо от изменений входного давления и расхода, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх заданных значений (при установке запорного клапана типа КПЗ, ПКН, ПКВ).
Собственное производство
Удобная доставка
Контроль качества
Продукция в наличии
Регуляторы РДУК предназначены для установки в газорегуляторных пунктах ГРУ, ГРПШ, ГРПБ систем газоснабжения городских и сельских населенных пунктов, промышленных и коммунально-бытовых предприятий.

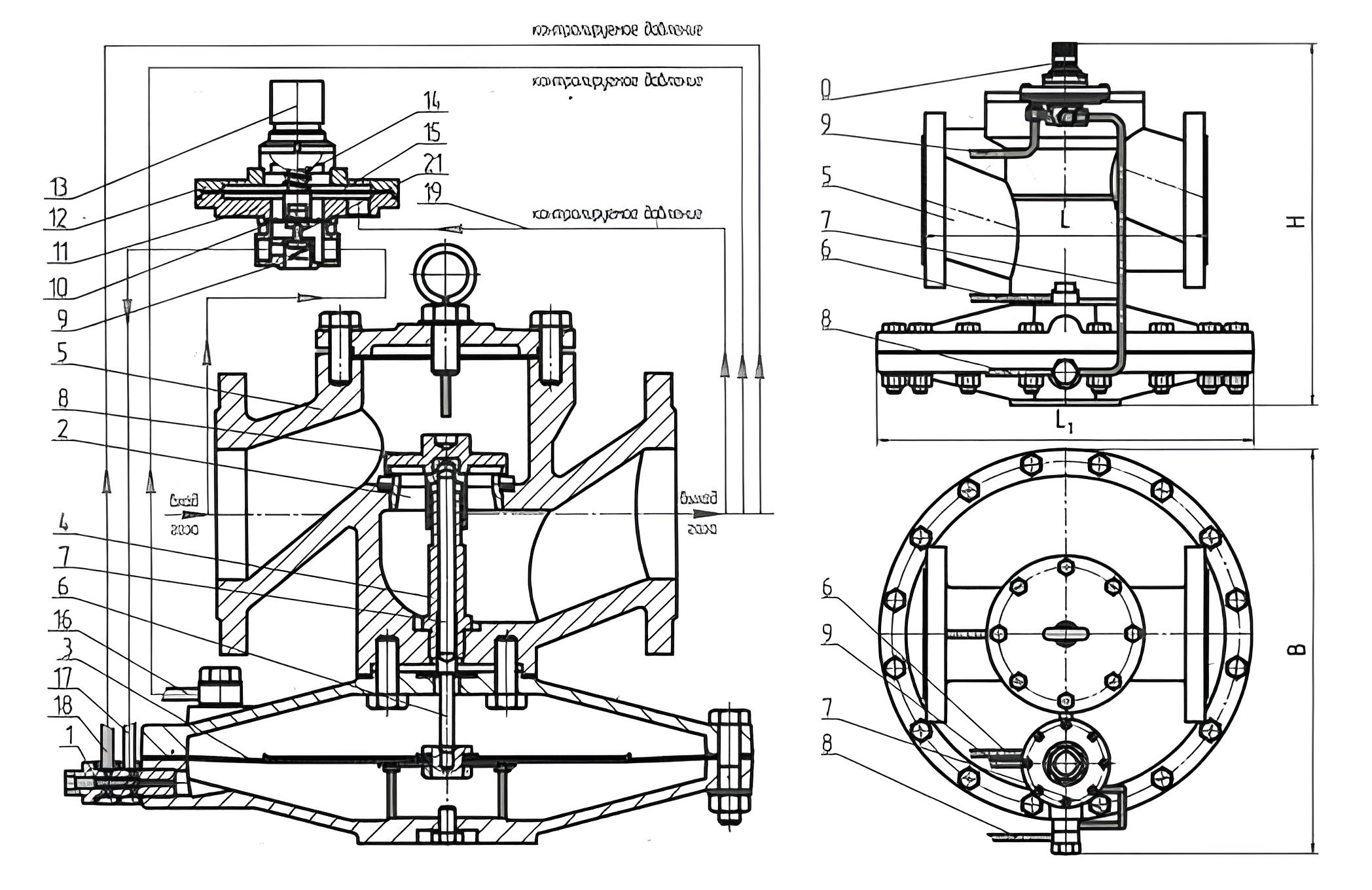

Основные составные части
1 - дроссель
2 - седло
3 - мембрана рабочая
4 - направляющая колонка
5 - клапан регулирующий
6, 10 - толкатель
7 - шток
8 - клапан рабочий
9 - пружина клапана пилота
11 - корпус пилота
12 - крышка пилота
13 - регулировочный стакан
14 - пружина пилота
15 - мембрана пилота
16-19 - трубка
20 - (пилот)
21 - клапан пилота
| Параметры изделия | РДУК 2Н-50 | РДУК 2В-50 | РДУК 2Н-100 | РДУК 2В-100 | РДУК 2Н-200 | РДУК 2В-200 | |
|---|---|---|---|---|---|---|---|
| Регулируемая среда | природный газ по ГОСТ 5542-2014 | ||||||
| Температура окружающей среды, °С | от -40 до +60 | ||||||
| Максимальное входное давление, МПа (кгс/см²) | 1,2 (12) | ||||||
| Диаметр условного прохода, DN, мм | 50 | 100 | 200 | ||||
| Диапазон настройки выходного давления, кПа | 1,0-60 | 60-600 | 1,0-60 | 60-600 | 1,0-60 | 60-600 | |
| Диаметр седла, мм | 25 / 35 | 50 / 70 | 105 / 140 | ||||
| Пропускная способность при максимальном входном давлении, м³/час |
6000 | 12000 / 24500 | 37500 / 47000 | ||||
| Габаритные размеры, мм | - строительная длина | 230 | 350 | 600 | |||
| - ширина | 266 | 534 | 615 | ||||
| - высота | 278 | 418 | 711 | ||||
| Масса, кг, не более | 15 | 50 | 280 | ||||
