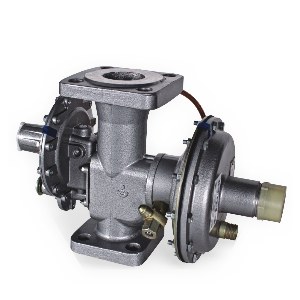

Сделано в РоссииРегуляторы РДСК-50М
Назначение
Регуляторы давления газа типа РДСК-50М предназначены для редуцирования высокого или среднего давления на низкое, автоматической стабилизации выходного давления на установленном уровне, независимо от изменений входного давления и расхода, автоматического отключения подачи газа (наличие встроенного ПЗК) при аварийном повышении и понижении выходного давления свыше допустимых значений.
Собственное производство
Удобная доставка
Контроль качества
Продукция в наличии
Регуляторы РДСК-50М предназначены для установки в газорегуляторных пунктах ГРУ, ГРПШ, ГРПБ систем газоснабжения городских и сельских населенных пунктов, промышленных и коммунально-бытовых предприятий.

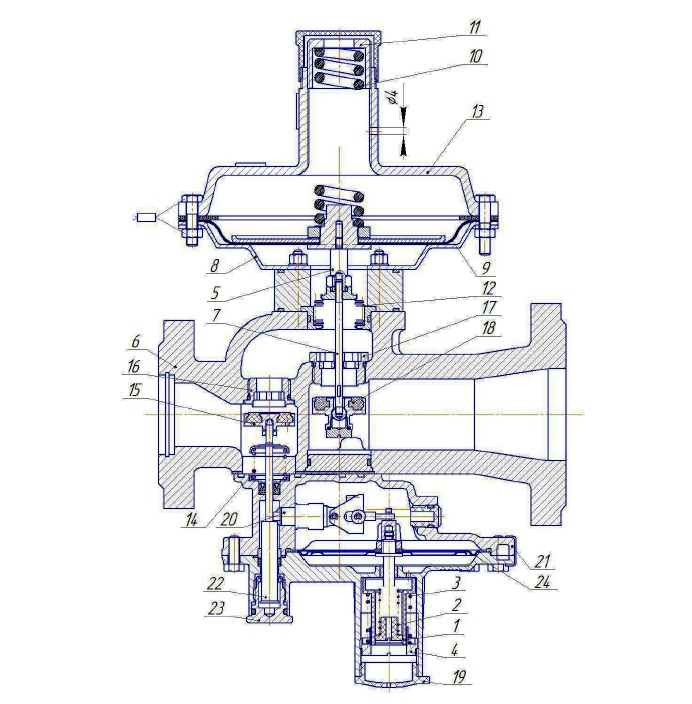

Основные составные части
1, 4, 11 - направляющая
2, 3, 10, 14 - пружина
5 - втулка
6, 8 - корпус
7, 22 - шток
9 - мембрана рабочая
12 - разгрузочный сильфон
13 - крышка
16 – седло отсечного клапана
17 - седло рабочего клапана
18 - рабочий клапан
19, 23 - пробка
20 – механизм контроля
21 - отключающее устройство
24 - мембрана ПЗК
| Параметры изделия | РДСК-50М-1 | РДСК-50М-2 | РДСК-50М-3 | РДСК-50БМ | |
|---|---|---|---|---|---|
| Регулируемая среда | природный газ по ГОСТ 5542-2014 | ||||
| Температура окружающей среды, °С | от -40 до +60 | ||||
| Диаметр условного прохода, вход (выход), мм | 32 (50) | ||||
| Максимальное входное давление, МПа (кгс/см²) | 1,2 (12) | ||||
| Диапазон настройки выходного давления, кПа | 10 - 16 10 - 40 (Сигнал) |
16 - 40 | 40 - 100 | 270 - 300 | |
| Пропускная способность при максимальном входном давлении, м³/час | 1000 | 1200 | |||
| Минимальный расход при Рвх.макс, не менее | 1 м³/час | ||||
| Габаритные размеры, мм | - длина | 230 | |||
| - ширина | 180 | 370 | |||
| - высота | 370 | 408 | |||
| Строительная длина, мм | 230 | ||||
| Масса, кг, не более | 7 | ||||
| Срок службы, лет | 30 | ||||
