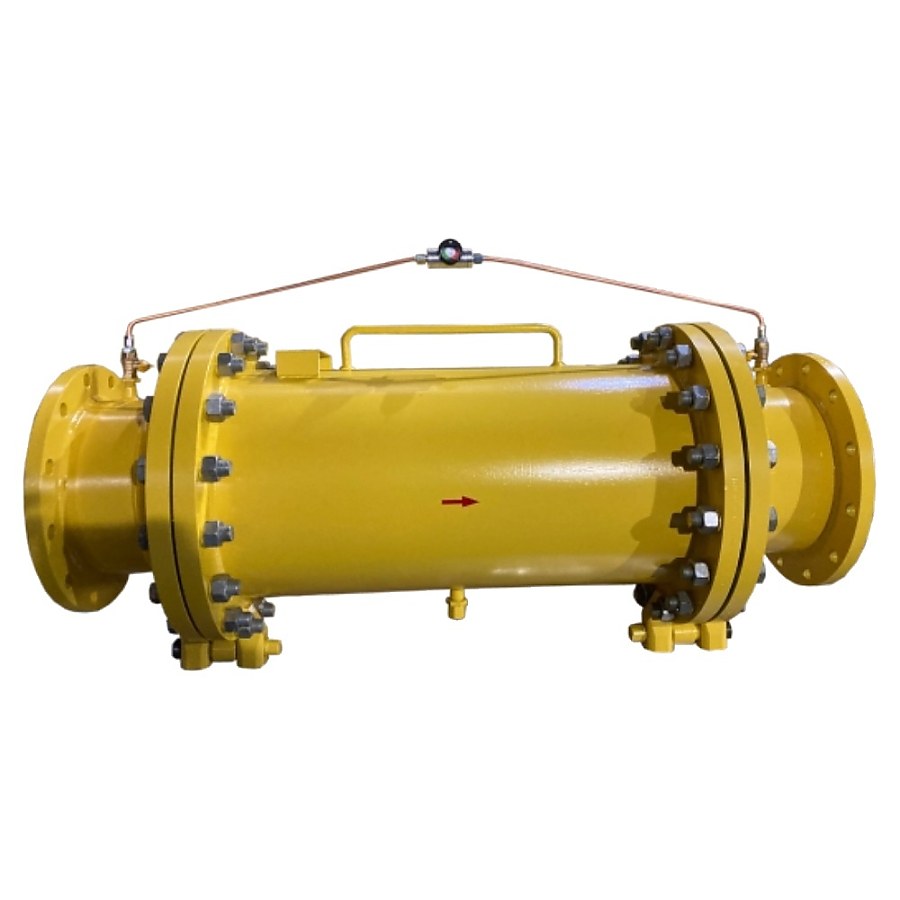

Фильтр ФГМ-150

Изготавливаются с фильтрующими элементами различной степени фильтрации и служат для защиты газоиспользующего оборудования от пыли, окалин, твердых частиц. Устанавливаются в установках перед регуляторами давления, клапанами, контрольно-измерительных приборами, измерительных устройствами и т.д., с целью увеличения срока службы, дорогостоящего оборудования и увеличения интервала обслуживания, особенно при новых строительствах и вновь вводимых в эксплуатацию трубопроводах на объектах энергетики и в системах газораспределения.

Магистральные фильтры газа со сварными корпусами, выполненные из различных cталей. Фильтры ФГМ предназначены для использования в системах с большими расходными характеристиками

Фильтрующие элементы

Фильтрующий элемент смонтирован на жестком каркасе и имеет три защитных слоя: металлический каркас изнутри, каркас из металлической перфорированной обечайки, фильтрующий слой из мелкоячеистой сетки, расположенной под слоем защитной наружной сетки из нержавеющей стали.

Цилиндрическая либо конусная форма фильтрующего элемента (в зависимости от исполнения), расположенного отбойником к набегающему потоку, обеспечивает максимальную площадь фильтрации и жесткость конструкции

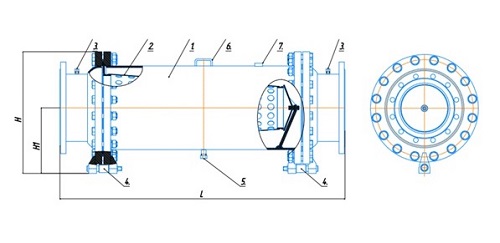

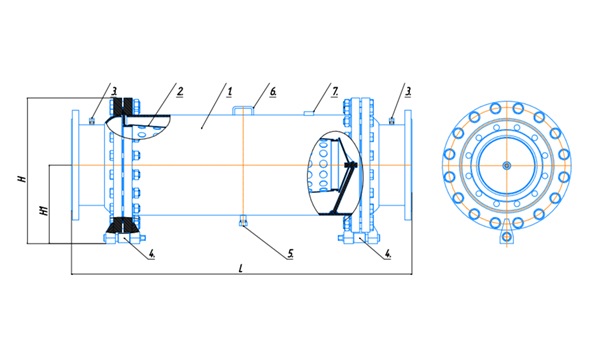

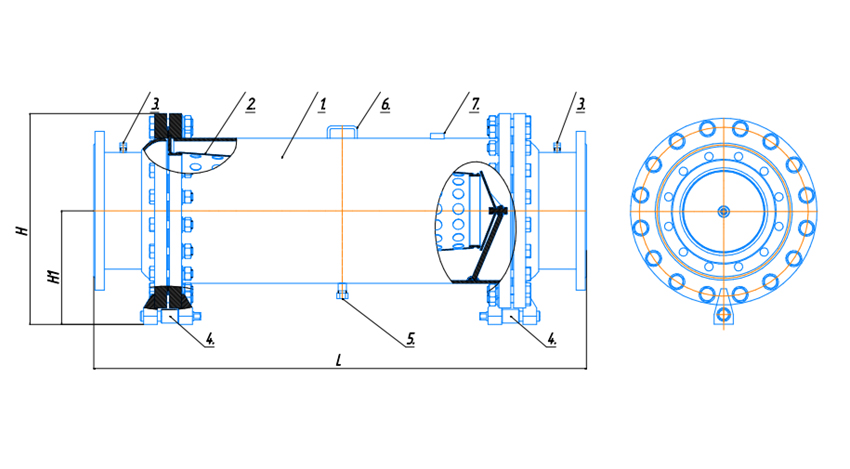

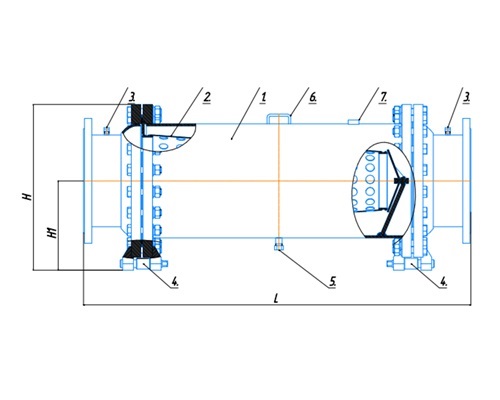

Основные составные части фильтров

1-корпус

2-элемент фильтрующий

3-патрубки под подключение индикатора загрязненности

4-разжимной поворотнооткидной механизм

5-сливной патрубок

6-ручка монтажная

7-площадка под табличку информационную

Контроль за перепадом давления

Для контроля за перепадом давления, и степенью загрязнения фильтрующих элементов применяются различные приборы и датчики (дифференциальные манометры, датчики засорения фильтрующего элемента-типа ДИПД, Delta, с двух стрелочной индикацией, фиксирующей показания перепада давления в часы максимального расхода и др.).
