Ротационный счетчик газа РЕД-Р

Заказать оборудование Запросить консультацию

Назначение

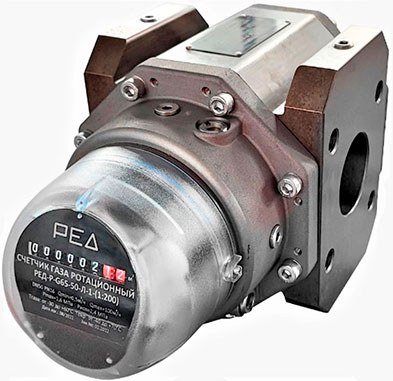

Счетчик газа ротационный РЕД-Р предназначен для измерения объема очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и других газов. Область применения счетчика – промышленность (включая опасные производственные объекты) и коммунальное хозяйство, а также другие области деятельности, требующие учёта газа. Эти приборы могут применяться при измерениях расхода газа в трубопроводе с низким и среднем давлением (до 16 бар) и/или при измерениях переменных потоков.

Собственное производство

Удобная доставка

Контроль качества

Продукция в наличии

Смотрите также

В счетчиках РЕД-Р реализован объёмный принцип измерения, именно поэтому условия их установки не отражаются на метрологии. Эти приборы с успехом применяются для строительства очень компактных станций без соблюдения прямых участков трубопровода до и после счетчика. Счетчики РЕД-Р сертифицированы и одобрены для ведения коммерческого учета газа.

Высокая прочность - корпус прибора изготовлен из высокопрочных алюминиевых сплавов с увеличенной толщиной стенок, что позволяет выдерживать механические напряжения, возникающие при монтаже, и обеспечивает долгосрочную стабильность и точность измерений.

Оптимизированная конструкция ротора - профиль кулачков ротора оптимизирован для обеспечения идеального уплотнения между корпусом счетчика и ротором как на его линейных, так и на торцевых участках, что позволяет увеличить точность и чувствительность прибора

Длительный срок службы - поверхности корпуса и ротора химически обработаны для образования высокопрочной оксидной пленки для повышения износостойкости и коррозионной стойкости прибора.

Высокая точность и надежность- примененные в конструкции прибора высококачественные высокоточные шариковые подшипники, не подверженные воздействию изменения среды, обеспечивают высокую точность измерения без дополнительной юстировки и долговременную точность измерений.

Широкий динамический диапазон калибровки - динамический диапазон большинства типоразмеров счетчиков достигает160:1, отдельные модели могут быть откалиброваны в диапазоне250:1.

Высокая чувствительность, минимальный стартовый расход - начальный порог чувствительности счетчиков газа составляет 0.02 m³/h～0.6m³/h (в зависимости от типоразмера счетчика).

Низкая потеря давления - потеря давления в счетчиках газа в зависимости от диаметра и типоразмера составляет 0.05kPa～0.5kPa.

Различные варианты исполнения
А. - Базовая модель: с механическим сумматором, отображающим совокупный объёмный расход газа в рабочих условиях, с датчиком низкочастотных импульсов.
В. - Измерительный комплекс: оснащен корректором объёма газа с компенсацией влияния температуры и давления газа, с дистанционной передачей данных и другими функциями.

Наименование параметра	Значение параметра
Объемные расходы	от 0,25 м³/ч до 1000 м³/ч
Типоразмеры	G10, G16, G25, G40, G65, G100, G160, G250, G400, G650, G1000
Номинальный диаметр:	Dn25, Dn40, Dn50, Dn80, Dn100, Dn150, Dn200
Динамический диапазон калибровки	до 1:250
Материал корпуса	Алюминий
Пределы допускаемой относительной погрешности измерений объема газа в диапазоне расходов, %
от Q_min до Q_t	± 2,0
от Q_t до Q_max	± 1,0
По специальному заказу приборы повышенной точности:
Q_min ≤ Q ≤ Q_max	± 0,9
Точка перехода Q_t	0,1Q_nom
Максимальное рабочее давление, бар	До 16
Счетный механизм	8-разрядный
Температура газа, ℃	- 30 …. +60
Температура окружающей среды, ℃	- 40 …. +70
Относительная влажность, %	95
Маркировка взрывозащищенности	1Ex ia IIC T4

Основные технические параметры ротационных счетчиков РЕД-Р

Типоразмер	Номинальный диаметр, мм	Q_max,м³/ч	Диапазон рабочих расходов Q_min/Q_max										Перепад давления при Q_max, Па
			250:1	200:1	160:1	130:1	100:1	80:1	65:1	50:1	40:1	30:1
			Q_min, м³/ч
G10	25	16	-	-	-	-	-	-	-	-	0,4	0,5	70
G16	25	25	-	-	-	-	-	-	0,4	0,5	0,6	0,8	170
G16	40	25	-	-	-	-	-	-	0,4	0,5	0,6	0,8	160
G25	40	40	-	-	-	-	0,4	0,5	0,6	0,8	1,0	1,3	190
G16	50	25	-	-	-	-	-	-	0,4	0,5	0,6	0,8	110
G25	50	40	-	-	-	-	-	0,5	0,65	0,8	1,0	1,3	130
G40	50	65	-	-	-	0,5	0,65	0,8	1	1,3	1,6	2,0	220
G65	50	100	-	0,5	0,65	0,75	1	1,25	1,5	2	2,5	3,3	380
G65	80	100	-	0,5	0,65	0,75	1	1,25	1,5	2	2,5	3,3	160
G100	80	160	0,65	0,8	1	1,2	1,6	2	2,5	3,2	4,0	5,3	370
G160	80	250	-	-	1,5	1,9	2,5	3,1	3,8	5	6,2	8,3	380
G160	100	250	-	-	1,5	1,9	2,5	3,1	3,8	5	6,2	8,3	200
G250	100	400	-	2	2,5	3	4	5	6,1	8	10	13	310
G400	100	650	-	3,2	4	5	6,5	8	10	13	16	21	860
G400	150	650	-	-	4	5	6,5	8	10	13	16	21	680
G650	150	1000	-	-	6,2	7,6	10	12	15	20	25	33	700
G1000	200	1600	-	-	10	12	16	20	24	32	40	53	800

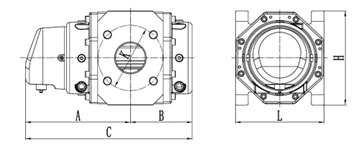

РЕД-Р Dn25 – Dn100

Типоразмер	DN mm	Расстояние между фланцами, L	А	В	С	Н	⌀ K (мм)	Отверстия, резьба
G10	25	121	213	60	273	120	85	4-M12
G16	25	121	213	60	273	120	85	4-M12
G16	40	171	213	60	273	120	110	4-M16
G25	40	171	213	60	273	120	110	4-M16
G16	50	171	210	122	332	185	125	4-M16
G25	50	171	210	122	332	185	125	4-M16
G40	50	171	210	122	332	185	125	4-M16
G65	50	171	210	122	332	185	125	4-M16
G65	80	171	248	160	408	185	160	8-M16
G100	80	171	248	160	408	185	160	8-M16
G160	80	171	236	168	404	235	160	8-M16
G160	100	241	260	192	452	235	180	8-M16
G250	100	241	329	261	590	235	180	8-M16
G400	100	241	329	261	590	235	180	8-M16
