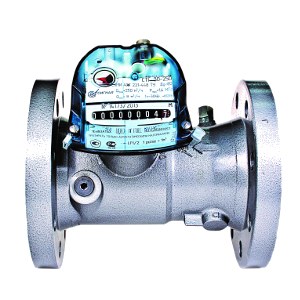

Сделано в РоссииСчетчики газа СТГ турбинные
Назначение
Турбинные счетчики типа СТГ предназначены для измерения (в том числе и при коммерческих операциях) объема неагрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ 5542-2014, а также воздуха, азота и других неагрессивных газов плотностью не менее 0,67 кг/м3 при плавно меняющихся его потоках.
Собственное производство
Удобная доставка
Контроль качества
Продукция в наличии
Для учета КИСЛОРОДА использование турбинных счетчиков СТГ запрещено!
Перед счетчиком на расстоянии не менее 2Ду необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).
Счетчик СТГ регистрирует объем газа при рабочих условиях. Для приведения измерительного объема газа к объему при стандартных условиях счетчики могут быть оснащены электронными корректорами БК, Флоугаз, ЕК270, Sevc-D, СПГ, ВКГ (коррекция по температуре и давлению) или ТС220 (коррекция по температуре).
Длина прямолинейных участков трубопровода должна быть не менее 2Ду перед счетчиком, после счетчика не требуется.
Отличительные особенности:
| Параметры изделия | СТГ-50-100 | СТГ-80-160 СТГ-80-250 СТГ-80-400 |
СТГ-100-250 СТГ-100-400 СТГ-100-650 |
СТГ-150-650 СТГ-150-800 СТГ-150-1000 СТГ-150-1600 |
|
|---|---|---|---|---|---|
| Температура измеряемой среды и окружающего воздуха, °С | от -40 до +60 | ||||
| Максимальное/рабочее давление, МПа (кгс/см²) | 1,6 (16) / 1,2 (12) | ||||
| Диаметр условного прохода, мм | 50 | 80 | 100 | 150 | |
| Максимальная пропускная способность при входном давлении 0,005 МПа, м³/час | 100 | 160 / 250 / 400 | 250 / 400 / 650 | 650 / 800 / 1000 / 1600 | |
| Потеря давления при Qmax, Па | 1700 | 500 / 1100 / 2300 | 650 / 1150 / 2200 | 750 / 1150 / 1350 / 2700 | |
| Пределы допускаемой основной относительной погрешности счетчика в исполнении "1" | не более ±1,7% в диапазоне расходов от Qmin до 0,1Qmax не более ±0,75% в диапазоне расходов от 0,1Qmax до Qmax |
||||
| Пределы допускаемой основной относительной погрешности счетчика в исполнении "2" | не более ±2% в диапазоне расходов от Qmin до 0,1Qmax не более ±1% в диапазоне расходов от 0,1Qmax до Qmax |
||||
| Пределы допускаемой основной относительной погрешности счетчика в исполнении "3" (по спецзаказу) | не более ±0,75% в диапазоне расходов от 0,1Qmax до Qmax | ||||

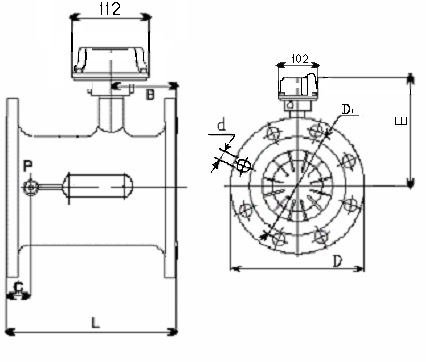

| Габаритные размеры, мм | - длина | 150 | 240 | 300 | 450 |
| - ширина | 165 | 200 | 220 | 285 | |
| - высота | 237 | 259 | 286 | 324 | |
| Масса, кг, не более | 3,9 | 7,1 | 21,4 | 55 | |
| Межповерочный интервал | 6 лет | ||||
| Срок службы, лет, не менее | 12 | ||||
