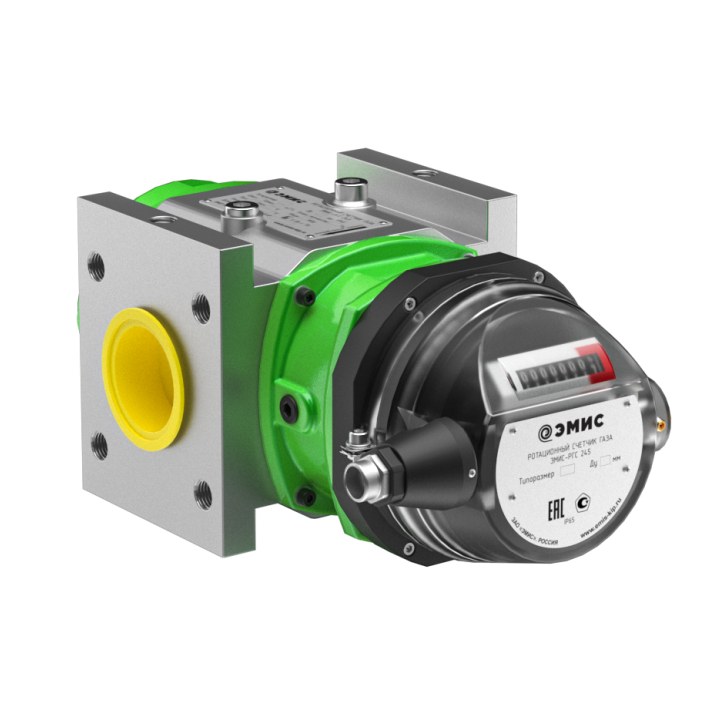

Ротационные счетчики газа ЭМИС-РГС 245

Устройство счётчика газа ЭМИС-РГС 245

Конструкция счетчика состоит из корпуса и двух одинаковых роторов в форме восьмерки, которые синхронно вращаясь в противоположных направлениях, отсекают определенный объем газа и вытесняют его в направлении движения потока в трубе. Вращение механизма происходит за счет разницы давлений на входе и выходе газа. Объем вытесненного ресурса определяется объемом измерительной камеры счетчика.
Накопленное значение прошедшего объема газа фиксирует счетный механизм с 8-ми разрядным роликовым сумматором. Отметим, что конструкция «ЭМИС-РГС 245» допускает исполнение двунаправленного счетного механизма, который суммирует прошедший через рабочую камеру объем газа независимо от направления потока.

Установка и замена газового счётчика

ЭМИС-РГС 245 может устанавливаться как на горизонтальном, так и на вертикальном участке трубопровода. При этом оптимальным является вертикальное расположение счетчика, когда движущийся поток газа «сверху-вниз» обеспечивает самоочистку вращающихся роторов. Во всем диапазоне расходов счетчик не требует наличия прямых участков до и после места установки, а также применения струевыпрямителей. Для задержки твердых частиц, перед счетчиком рекомендуется устанавливать сетчатый фильтр со степенью фильтрации 50 мкм.
При соблюдении всех условий монтажа и эксплуатации, ротационный (роторный) счётчик газа является одним из самых надежных и экономичных устройств учета природного газа, обладающий большой пропускной способностью и широким диапазоном измерений. В числе особых достоинств прибора – долговечность, компактность конструкции, отсутствие потребности в электроэнергии.
