Сделано в РоссииРегуляторы РДНК-50
Назначение
Регуляторы давления газа типа РДНК-50 предназначены для редуцирования высокого или среднего давления на низкое, автоматической стабилизации выходного давления на установленном уровне, независимо от изменений входного давления и расхода, автоматического отключения подачи газа (наличие встроенного ПЗК) при аварийном повышении и понижении выходного давления свыше допустимых значений.
Собственное производство
Удобная доставка
Контроль качества
Продукция в наличии
Регуляторы РДНК-50 предназначены для установки в газорегуляторных пунктах ГРУ, ГРПШ, ГРПБ систем газоснабжения городских и сельских населенных пунктов, промышленных и коммунально-бытовых предприятий.

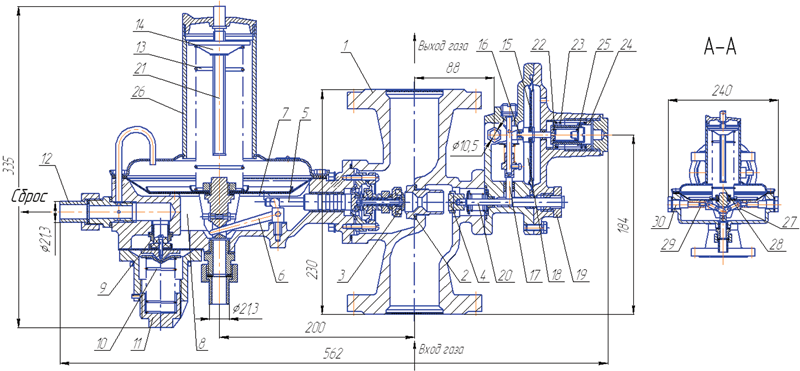

Основные составные части
1 – крестовина
2 – седло
3 - клапан рабочий
4 - клапан отсечной
5, 17, 20 - шток
6 - рычажный механизм
7 - мембрана рабочая
8, 18 - подмембранная полость
9 - клапан сбросной
10, 13, 22, 23, 29 – пружина
11 - стакан регулировочный
12 - патрубок
14 - гайка
15 - мембрана
16, 28 - толкатель
19 – пробка
21 – винт регулировочный
24 – втулка
25 – пробка
26 – стакан
27 – ползун
30 – направляющая
| Параметры изделия | РДНК-50/400 | РДНК-50/1000 | |
|---|---|---|---|
| Регулируемая среда | природный газ по ГОСТ 5542-2014 | ||
| Температура окружающей среды, °С | от -40 до +60 | ||
| Диаметр условного прохода, вход (выход), мм | 50 (50) | ||
| Максимальное входное давление, МПа (кгс/см²) | 0,6 (6) | ||
| Диапазон настройки выходного давления, кПа | 2,0 - 5,0 | ||
| Пропускная способность при максимальном входном давлении, м³/час | 630 | 1050 | |
| Минимальный расход при Рвх.макс, не менее | 1 м³/час | ||
| Габаритные размеры, мм | - длина | 562 | |
| - ширина | 240 | ||
| - высота | 335 | ||
| Строительная длина, мм | 230 | ||
| Масса, кг, не более | 16 | ||
| Срок службы, лет | 15 | ||
