Фильтры газовые ФH

Заказать оборудование Запросить консультацию

Назначение

Фильтры газовые серии ФH производства СП "Тeрмобрeст" ООО предназначены для очистки природного газа по ГОСТ 5542-2014, неагрессивных газов и воздуха от механических примесей в системах газоснабжения. Применяются для установки в газопровод перед регуляторами давления газа, узлами учета расхода газа, измерительными приборами и другим газовым оборудованием для повышения его надежности и долговечности.

Собственное производство

Удобная доставка

Контроль качества

Продукция в наличии

Смотрите также

Дополнительно по спецзаказу фильтры могут быть оборудованы индикаторами загрязненности фильтрующего элемента (ДПД, ДИПД, ИПД, Delta), измерителями перепада давления на фильтре (дифманометры-перепадомеры ДСП-80, ПРОМА ДД и т.п.), что позволяет осуществлять непрерывный контроль целостности фильтрующего элемента и степень его засорения в процессе эксплуатации.
Фильтры марки ФH изготавливается в соответствии с техническими условиями ТУ РБ 05708554.027-98, с применением сертифицированных и разрешенных к применению в газовом хозяйстве материалов и комплектующих, соответствуют требованиям НТД и требованиям взрыво- и пожаробезопасности.
Монтажное положение фильтров - любое, на горизонтальном и вертикальном трубопроводе.
Минимальный размер улавливающих частиц - 50 мкм. Возможно изготовление фильтров с более тонкой степенью фильтрации по спецзаказу на 2 мкм, 5 мкм, 10 мкм и 20 мкм.
Максимальный перепад давления на фильтре - не более 10 кПа. Температура рабочей среды: от -30 до +90°C.
Фильтр газовый ФH12-6
Фланцы фильтров Ду-15...200 на давление до 0,6 МПа соответствуют ГОСТ 12815, исп. 1, до 0,6 МПа.
Фланцы фильтров Ду-250...300 на давление до 0,6 МПа соответствуют ГОСТ 12815, исп. 1, до 1,0 МПа.
Фланцы фильтров Ду-40...300 на давление 1,6 МПа соответствуют ГОСТ 12815, исп. 1, до 1,6 МПа.
Фильтры могут изготавливаться в следующих вариантах:
Ду-15...100 в алюминиевых корпусах (алюминиевые сплавы АК12ОЧ, АК12ПЧ)
Ду-25...300 в стальных корпусах (легированная сталь)
Ду-150...200 в чугунных корпусах (высокопрочный или серый чугун)
Климатические исполнения:
У3.1 (-30...+40°C)
У2 (-45...+40°C)
УХЛ1 (-60...+40°C)

Поставка ЗИП для фильтров ФH - индикаторы перепада давления ДПД, ИПД, ДИПД, резиновые уплотнения, фильтрующие элементы.

Правила маркировки и структура обозначения фильтров ФH

1	2	3	4	5	6
ФН	12	-	6	.1	М

1 - ФH - обозначение серии
2 - присоединительный размер в дюймах
3 - дефис
4 - максимальное рабочее давление в бар:
1 - (0...3 бар)
2 - (0...3 бар)
6 - (0...6 бар)
16 - (0...16 бар)
5 - исполнение фильтра только для:
- алюминиевых муфтовых фильтров с DN 15...25
- алюминиевых фланцевых фильтров с DN 15, 20
- стальных фланцевых фильтров с DN 25, 250 и 300
6 - дополнительное оснащение или исполнение корпуса:
М - наличие индикатора загрязненности фильтра механического типа
Ес - наличие индикатора загрязненности фильтра электрического типа, работающего от сети
Ет - наличие индикатора загрязненности фильтра электрического типа, работающего от батареи
К - наличие конденсатоотвода для фильтров с DN 25...300
У - угловое исполнение фильтра

Пример расшифровки обозначения фильтра: ФH10-16.2М ст. У2 - фильтр Ду-250, Ру-1,6 МПа, конструктивное исполнение 2, с механическим индикатором загрязненности, стальной корпус, климатическое исполнение У2.

Фильтры ФH в корпусах из алюминиевого сплава, присоединение муфтовое. Муфтовые фильтры ФH в стальных корпусах имеют другие габаритные размеры.

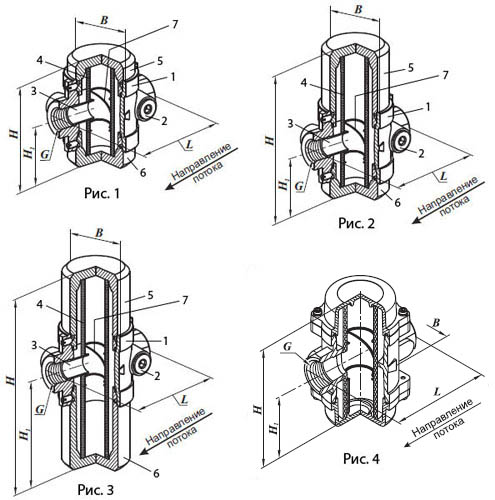

Марка фильтра			Ду, мм	Резьба G, дюйм	Размеры, мм			Масса, кг	Рисунок
Pmax=0,3 МПа	Pmax=0,6 МПа	Pmax=1,6 МПа	Ду, мм	Резьба G, дюйм	L	B	H	Масса, кг	Рисунок
ФH 1/2-2.1	ФH 1/2-6.1	ФH 1/2-16.1	15	½	100	68	86	1,1	Рис. 1
ФH 1/2-2.2	ФH 1/2-6.2	ФH 1/2-16.2					110	1,2	Рис. 2
ФH 1/2-2.3	ФH 1/2-6.3	ФH 1/2-16.3					134	1,3	Рис. 3
ФH 3/4-2.1	ФH 3/4-6.1	ФH 3/4-16.1	20	¾			86	1,1	Рис. 1
ФH 3/4-2.2	ФH 3/4-6.2	ФH 3/4-16.2					110	1,2	Рис. 2
ФH 3/4-2.3	ФH 3/4-6.3	ФH 3/4-16.3					134	1,3	Рис. 3
ФH 1-2.1	ФH 1-6.1	ФH 1-16.1	25	1	120	78	92	1,2	Рис. 1
ФH 1-2.2	ФH 1-6.2	ФH 1-16.2					146	1,3	Рис. 2
ФH 1-2.3	ФH 1-6.3	ФH 1-16.3					200	1,4	Рис. 3
ФH 1 1/4-2	ФH 1 1/4-6	-	32	1 ¼	140	100	180	2,8	Рис. 4
ФH 1 1/2-2	ФH 1 1/2-6	-	40	1 ½	162	108	200	3,2
ФH 2-2	ФH 2-6	-	50	2	162	118	190	3,4

Фильтры ФH, присоединение фланцевое. Материал корпуса: алюминий, чугун, сталь. Размеры фильтров в стальных и чугунных корпусах имеют другие значения.

Марка фильтра			Ду, мм	Размеры, мм			Масса, кг	Рисунок
Pmax=0,3 МПа	Pmax=0,6 МПа	Pmax=1,6 МПа	Ду, мм	L	B	H	Масса, кг	Рисунок
ФH 1/2-2.1 фл.	ФH 1/2-6.1 фл.	-	15	147	83	92	0,9	Рис. 5
ФH 1/2-2.2 фл.	ФH 1/2-6.2 фл.	-				146	1,1	Рис. 7
ФH 1/2-2.3 фл.	ФH 1/2-6.3 фл.	-				200	1,3	Рис. 6
ФH 3/4-2.1 фл.	ФH 3/4-6.1 фл.	-	20			92	1,0	Рис. 5
ФH 3/4-2.2 фл.	ФH 3/4-6.2 фл.	-				146	1,2	Рис. 7
ФH 3/4-2.3 фл.	ФH 3/4-6.3 фл.	-				200	1,4	Рис. 6
ФH 1-2 фл.	ФH 1-6 фл.	-	25	160	95	195	2,9	Рис. 5
ФH 1 1/4-2 фл.	ФH 1 1/4-6 фл.	ФH 1 1/4-16 фл.	32	162 / 230*	100 / 140*	180	3,0 / 4,0*
ФH 1 1/2-2 фл.	ФH 1 1/2-6 фл.	ФH 1 1/2-16 фл.	40	162 / 230*	108 / 150*	200	3,2 / 4,2*
ФH 2-2 фл.	ФH 2-6 фл.	ФH 2-16 фл.	50	187 / 230*	118 / 165*	190	3,4 / 4,4*
ФH 2 1/2-1	ФH 2 1/2-6	ФH 2 1/2-16	65	235 / 260*	145 / 185*	220	5,2 / 6,1*
ФH 3-1	ФH 3-6	ФH 3-16	80	258 / 290*	170 / 200*	230	6,4 / 7,2*
ФH 4-1	ФH 4-6	ФH 4-16	100	278 / 314*	185 / 220*	255	7,5 / 9,4*
ФH 5-1	ФH 5-6	ФH 5-16	125	400	305	600	45	Рис. 7
ФH 6-1	ФH 6-6	ФH 6-16	150	470	330	700	80
ФH 8-1	ФH 8-6	ФH 8-16	200	600	430	800	125
-	ФH 10-6.1	ФH 10-16	250	700	540	790	200	Рис. 7
-	ФH 10-6.2	-	250	700	540	980	215	Рис. 6
-	ФH 12-6.1	ФH 12-16	300	850	650	890	300	Рис. 7
-	ФH 12-6.2	-	300	850	650	1080	320	Рис. 6
