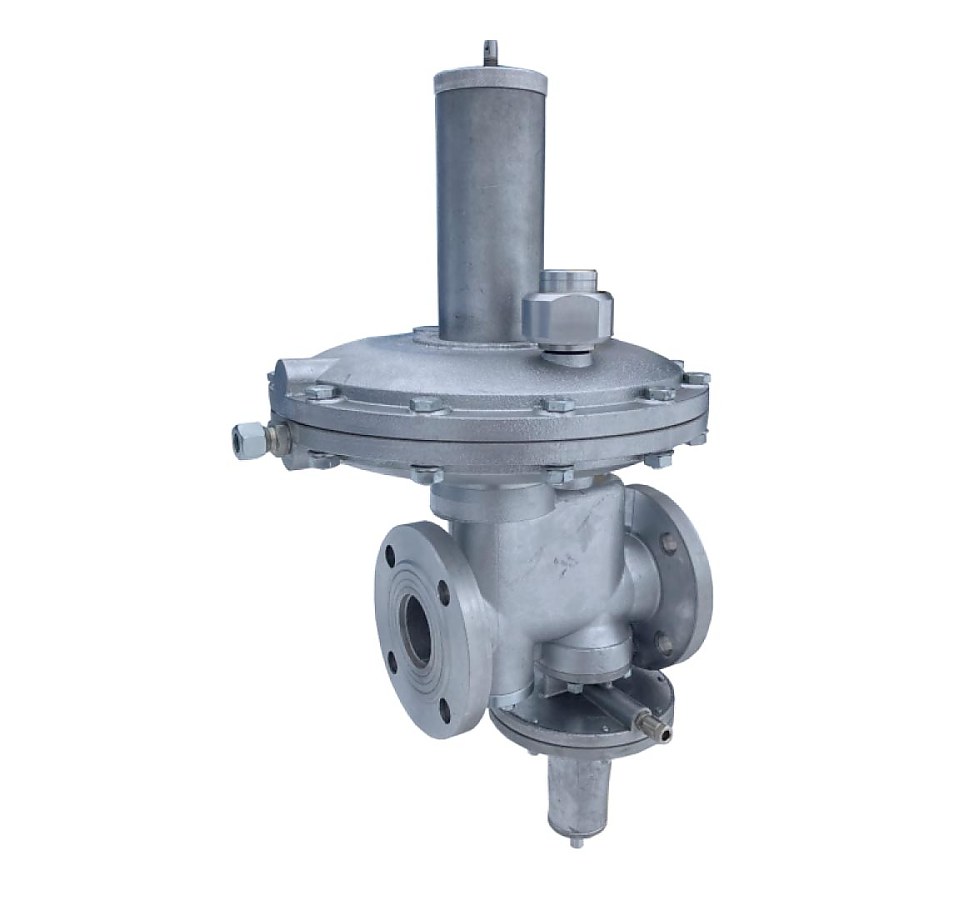

РД-50 К
Назначение
Используется с газоиспользующим оборудованием в системах с динамическими изменениями в расходных характеристиках, где необходима быстрая реакция к изменению расхода и давления, а также в системах газораспределения и газопотребления.
Конструктивные особенности
- Корпус регулятора имеет минимальные аэродинамические сопротивления
- Сбалансированная конструкция рабочего клапана позволяет эксплуатацию в различных режимах в т. ч. системах с динамическими изменениями в расходных характеристиках (котлы с горелками)
- Опционально доступна установка встроенного шумоглушителя (возможна установка шумоглушителя на действующие регуляторы).
- Поддержании стабильной работы при минимальных расходах
- Компактная конструкция и строительная длина по ГОСТ 3326-86
- Простота конструкции и небольшое количество деталей позволяет проводить техническое обслуживание в кратчайшие сроки
- Низкие эксплуатационные расходы
- Возможность подключения датчика конечных положений ДКПГ (откр./закр.) к предохранительному клапану регулятора
Встроенный предохранительно-запорный клапан
Назначение
Предохранительно-запорный клапан предназначен для отключения подачи неагрессивных углеводородных газов, при превышении и понижении рабочего установочного давления сверх допустимых значений.
Особенности
- Отсутствие наружных рычагов зацепления
- Удобство обслуживания, исполнительное устройство предохранительно-запорного клапана является съемным и позволяет производить обслуживание без демонтажа корпуса регулятора с трубопровода
- Свободная ориентация клапана относительно направления установки корпуса
- Индивидуальная настройка верхнего и нижнего предела срабатывания
- Простота конструкции и небольшое количество деталей позволяет проводить техническое обслуживание в кратчайшие сроки
- Возможность подключения датчика конечного положения ДКПГ. откр/закр

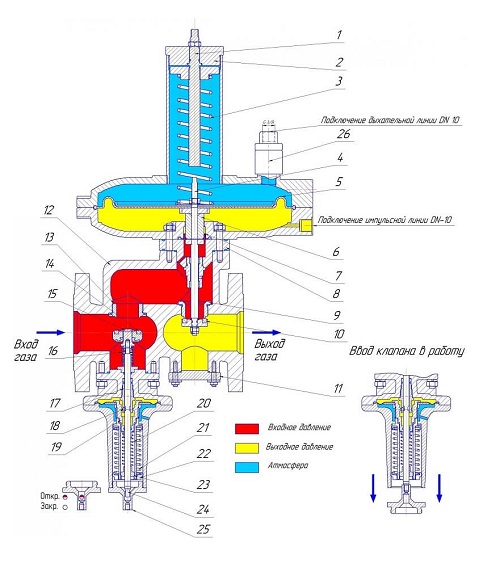

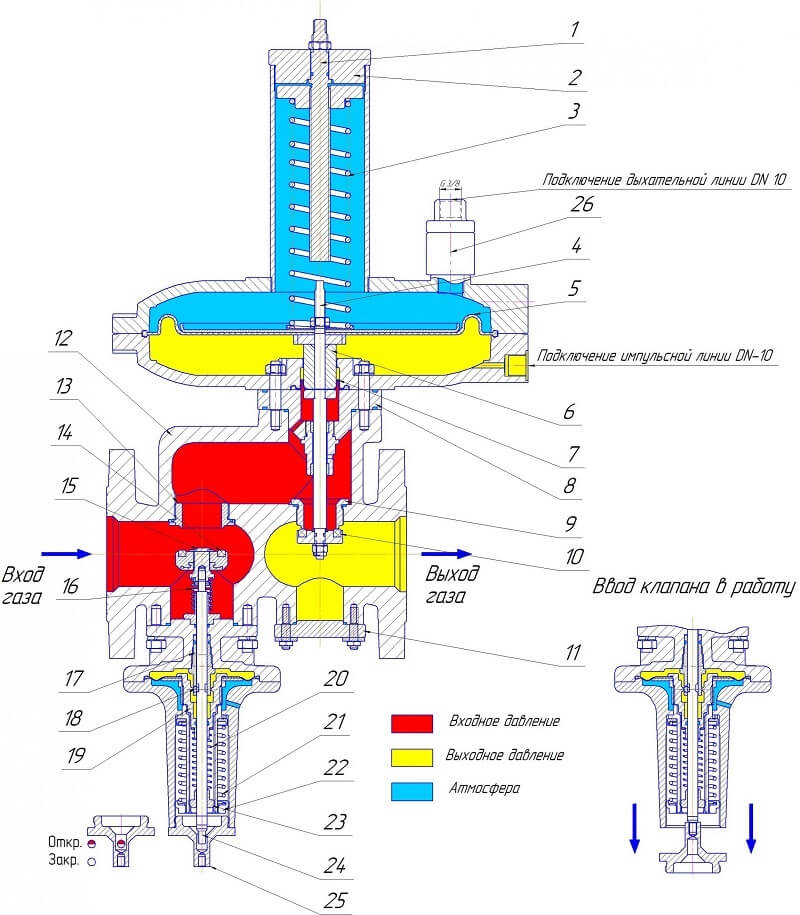

Основные составные части комбинированного регулятора давления газа
Регулятор давления
1-винт регулировочный
2-заглушка
3-пружина
4-шток
5-мембрана
6-поршень
7-узел компенсации
8-фланец соединительный с направляющей
9- Седло сменное
10-рабочий клапан
11-заглушка
12-корпус
26-антипомпажный клапан
Предохранительно-запорный клапан
13-седло сменное
14-клапан отключающий
15-перепускной клапан
16-пружина возвратная
17-втулка сепаратор
18-шарик упорный
19-мембранный узел в сборе
20, 21-пружины нагрузочные
22, 23-винты регулировочные
24-шток
25-заглушка с индикацией положения
Принцип работы регулятора
Изделие представляет собой регулятор прямого действия-пружинный предназначен для использования с низким и средним выходным давлением. Является нормально открытым регулятором «в случае аварии открыт» и закрывается посредством выходного давления либо отключением запорного клапана.
Вертикально расположенный, разгруженный, сбалансированный клапан регулятора, позволяет достигать необходимую точность поддержания выходного давления.
Узел мембраны, соединённый валом с рабочим клапаном, разделяет блок управления регулятора на две камеры: камеру управления и камеру выходного давления. Одна из камер соединена с выходным давлением, другая соединена с атмосферой. Рабочая пружина регулятора, воздействуя на узел мембраны и шток, открывает клапан регулятора. Затвор закрывается, когда усилие на узел мембраны, создаваемое выходным давлением, становится больше, чем усилие пружины. Клапан остаётся неподвижным, когда эти две силы уравновешены при определённых условиях и выходное давление регулятора соответствует величине настройки. Любое изменение расхода вызывает изменение давления после регулятора и клапан регулятора, открывается или закрывается, поддерживая выходное давление постоянным на заданном режиме
Принцип работы предохранительно-запорного клапана
Предохранительный клапан устанавливается в нижней входной части корпуса регулятора и при необходимости может без затруднений быть демонтирован либо установлен на действующий регулятор. Для замены изношенных частей при обслуживании, имеется возможность, перенести необходимые ремонтные работы с места установки в мастерскую без демонтажа корпуса регулятора с газопровода.
Рабочая мембрана в сборе с упорной втулкой, может запирать или освобождать шаровой взводной механизм исполнительного прибора, что делает возможным отключение при превышении и понижении установленного давления. Давления срабатывания для верхней и нижней точки отключения могут устанавливаться независимо друг от друга. В корпус отсекающего клапана встроен перепускной клапан для выравнивания давления перед открытием.
Подключение камеры управления исполнительного устройства к газопроводу осуществляется при помощи импульсных трубок. Это позволяет контролировать рабочее давление и при этом изменения входного давления не оказывают влияния на точность отключения. Рабочий клапан перекрывает поток газа, как только давление в системе превысит или опустится ниже установленного значения. При этом рабочая мембрана передвигается вместе с втулкой упора в соответствующее положение, механизм взведения (шарики) освобождает шток и отсекающий клапан закрывается. Предохранительный клапан может быть снова взведен только тогда, когда выходное давление на участке контролируемого давления приблизится к рабочему.
| Наименование параметра или размера | Значение диаметров | |||
| Регулируемая среда | Природный газ по ГОСТ 5542-2014 и другие не агрессивные газы, нейтральные к материалам регулятора | |||
| Номинальное давление PN, МПа | 1,6 | |||
| Номинальный диаметр DN, мм | 50 | |||
| Диаметр седла регулятора, мм | 25 | |||
| Диапазон давления на входе, МПа | 0,05 – 0,8 (исп. 1) / 0,05 - 1,2 (исп. 2) | |||
| Климатическое исполнение, ГОСТ 15150 | УХЛ 2 (от -40 до + 45 °С) | |||
| Исполнения регуляторов по диапазону давления на выходе, МПа | Исп. Н | Исп. С | Исп. С 0,5 | Исп. С1 |
| 2 - 10 | 10 - 30 | 25 - 60 | 50 - 100 | |
| Класс точности регулятора, % | ±10 | |||
| Давление закрытия регулятора, % | Диапазон значений выходного давления, кПа | |||
| 2-10 | 10-30 | 25-60 | 50-100 | |
| 25 | 10-20 | 10-20 | 10 | |
| Постоянная времени, с | 10 | |||
| Минимальный рабочий перепад давления, МПа | 0,03 | |||
| Коэффициент условной пропускной способности, Kv | 27 | |||
| Класс герметичности предохранительного клапана, рабочего клапана регулятора | «А» по ГОСТ 9544-2015 | |||
| Класс точности предохранительного клапана, % | Диапазон выходного давления, кПа | |||
| 2,5 - 10 | 5 - 25 | 20 - 140 | ||
| ±10 | ±5 | ±2,5 | ||
|
Диапазон настройки давления срабатывания предохранительного клапана, кПа а) при повышении давления кПа, б) при понижении давления кПа; |
Н1 | В1 | ||
| 2,5 - 15 | 11 - 140 | |||
| 0,6 - 6 | 2 - 60 | |||
| Тип присоединения | Фланцевое по ГОСТ 12820-80 | |||
| Расчетный срок службы | 30 лет | |||

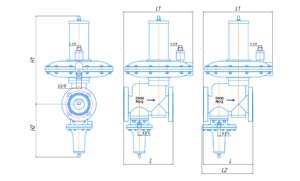

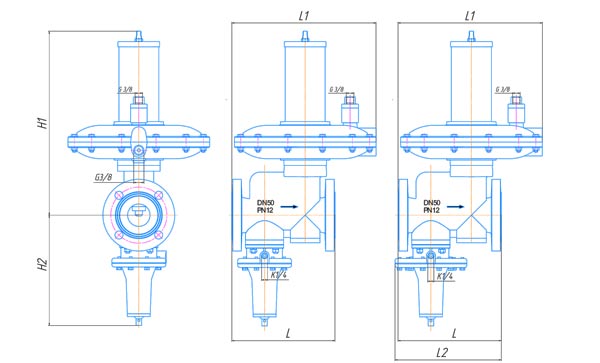

Габаритные и присоединительные размеры
| № п/п | Исполнение | Размеры, мм |
Масса, кг, не более |
||||
| L | L1 | L2 | H1 | H2 | |||
| 1 | Регулятор РД-50К (Н) | 230 | 365 | 347 | 410 | 245 | 18 |
| 2 | Регулятор РД-50К (С) | 325 | - | 483 | 16 | ||
| 3 | Регулятор РД-50К (С 0,5) | 280 | 14 | ||||
| 3 | Регулятор РД-50К (С1) | 260 | 12 | ||||
Пропускная способность регуляторов РД-50
| P1, МПа | Исполнения регуляторов по выходному давлению | ||||||||||
| P2, кПа | |||||||||||
| 10,0 | 15 | 20,0 | 25 | 30,0 | 40,0 | 50,0 | 60,0 | 70,0 | 80,0 | 100 | |
| 0,1 | 470 | 450 | 390 | 390 | 470 | 390 | - | - | - | - | - |
| 0,15 | 680 | 620 | 720 | 820 | 760 | 740 | 720 | 700 | 690 | 650 | 460 |
| 0,2 | 830 | 870 | 710 | 870 | 710 | 930 | 1000 | 1050 | 1130 | 1100 | 1030 |
| 0,3 | 1130 | 980 | 970 | 970 | 1050 | 980 | 1200 | 1280 | 1250 | 1180 | 1150 |
| 0,4 | 1580 | 1100 | 1280 | 1340 | 1390 | 1500 | 1600 | 1500 | 1450 | 1400 | 1280 |
| 0,5 | 1840 | 1550 | 1600 | 1670 | 1740 | 1790 | 2010 | 1850 | 1700 | 1650 | 1590 |
| 0,6 | 2140 | 1800 | 1920 | 1950 | 1890 | 1830 | 1800 | 1790 | 1750 | 1730 | 1650 |
| 0,7 | 2200 | 2100 | 2050 | 1800 | 1900 | 1850 | 1830 | 1800 | 1780 | 1750 | 1680 |
| 0,8 | 2350 | 2250 | 2200 | 2000 | 1980 | 1950 | 1900 | 1870 | 1850 | 1800 | 1730 |
