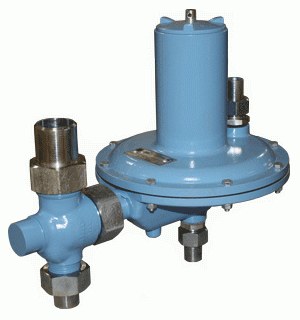

Сделано в РоссииРегуляторы РД-32М
Назначение
Регуляторы давления газа типа РД-32М предназначены для редуцирования высокого или среднего давления на низкое, автоматической стабилизации выходного давления на установленном уровне, независимо от изменений входного давления и расхода.
Собственное производство
Удобная доставка
Контроль качества
Продукция в наличии
Регуляторы РД-32 предназначены для установки в газорегуляторных пунктах ГРУ, ГРПШ, ГРПБ систем газоснабжения городских и сельских населенных пунктов, промышленных и коммунально-бытовых предприятий.
Основные составные части
1 – корпус
2 – крышка верхняя
3 – мембрана
4 – клапан регулятора
5 – винт регулировочный
6 – крестовина регулятора в сборе с седлом
7, 12 – пружина
8 – клапан предохранительный сбросной
9 – гайка накидная
10 – рычаг
11 – шток
| Параметры изделия | РД-32М/С-10 | РД-32М/С-6 | РД-32М/Ж-6 | РД-32М/Ж-4 | |
|---|---|---|---|---|---|
| Регулируемая среда | природный газ | сжиженный газ | |||
| Диаметр условного прохода, вход (выход), мм | 20 (32) | ||||
| Максимальное входное давление, МПа (кгс/см²) | 1,6 (16) | ||||
| Диапазон настройки выходного давления, кПа | 0,9 - 2,0 | 2,0 - 3,5 | |||
| Диаметр седла, мм | 10 | 6 | 4 | ||
| Пропускная способность при максимальном входном давлении, м³/час | 124 | 258 | 220 | ||
| Пропускная способность предохранительного сбросного клапана, м³/час | 0,5 | ||||
| Габаритные размеры, мм | - строительная длина | 200 | |||
| - длина | 343 | ||||
| - ширина | 220 | ||||
| - высота | 300 | ||||
| Масса, кг, не более | 8 | ||||
