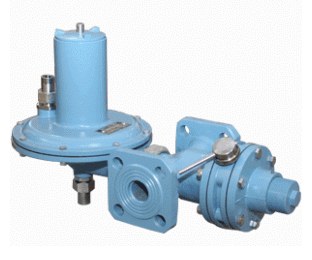

Назначение
Регуляторы давления газа универсальные РДУ-32/Ж предназначены для редуцирования давления паровой фазы сжиженного газа на низкое, автоматического поддержания выходного давления на заданном уровне, независимо от изменений расхода и входного давления, автоматического отключения подачи газа при повышении выходного давления сверх установленного предела или при уменьшении входного давления ниже определенной величины.
Регуляторы РДу-32 предназначены для установки в газорегуляторных пунктах ГРУ, ГРПШ, ГРПБ систем газоснабжения городских и сельских населенных пунктов, промышленных и коммунально-бытовых предприятий.

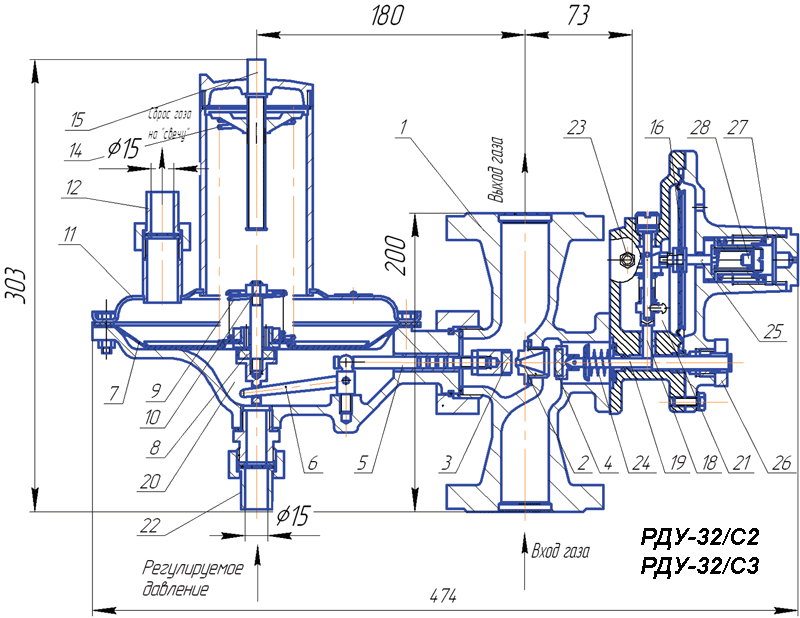

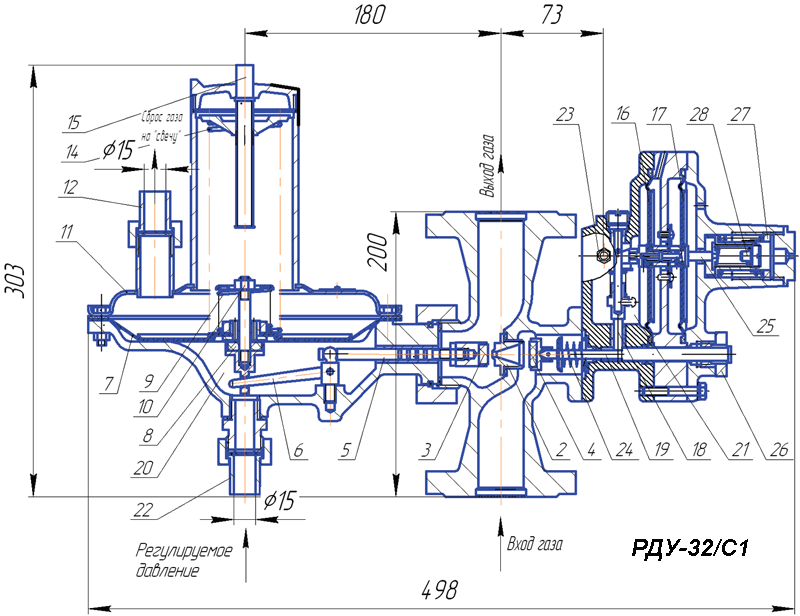

Основные составные части
1 – крестовина
2 – седло
3 – рабочий клапан
4 – отсечной клапан
5, 18, 19 – шток
6 - рычажный механизм
7 – рабочая мембрана
8 – сбросной клапан
9, 14, 24 – пружина
10 – регулировочная гайка
11 – крышка мембранной камеры
12, 22, 23 – ниппель
15 – регулировочный винт
16, 17 – мембрана
20, 21 – подмембранная полость
25 – толкатель
26, 28 – пробка
27 – втулка

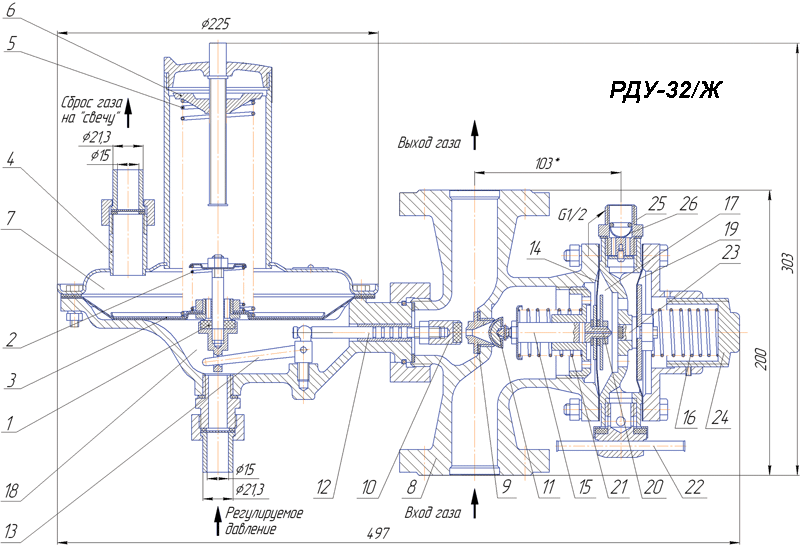

1 – сбросной клапан
2, 16 – пружина
3 – рабочая мембрана
4 – штуцер сбросной
5, 21 – пружина
6 – гайка
7 – мембранная камера
8 – крестовина
9 – седло
10 – рабочий клапан
11 – отсечной клапан
12 – шток
13 – рычажной механизм
14, 19 – мембрана
15 – толкатель
17, 18 – подмембранная полость
20 – сопло
22 – пробка
23 – клапан
24 – регулировочный стакан
25 – обратный клапан
26 – фильтр
| Параметры изделия | РДУ-32/С1-4-1,2 | РДУ-32/С1-6-1,2 | РДУ-32/С1-10-0,3 | РДУ-32/С2-4-1,2 | РДУ-32/С2-6-1,2 | РДУ-32/С2-10-0,3 | РДУ-32/С3-4-1,2 | РДУ-32/С3-6-1,2 | РДУ-32/С3-10-0,3 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Регулируемая среда | природный газ по ГОСТ 5542-2014 | |||||||||
| Температура окружающей среды, °С | от -40 до +60 | |||||||||
| Диаметр условного прохода, вход (выход), мм | 32 (32) | |||||||||
| Максимальное входное давление, МПа (кгс/см²) | 1,2 (12) | 0,3 (3) | 1,2 (12) | 0,3 (3) | 1,2 (12) | 0,3 (3) | ||||
| Диапазон настройки выходного давления, кПа | 1,0 - 2,0 | 2,0 - 3,5 | 3,5 - 5,0 | |||||||
| Диаметр седла, мм | 4 | 6 | 10 | 4 | 6 | 10 | 4 | 6 | 10 | |
| Пропускная способность при максимальном входном давлении, м³/час | 150 | 300 | 124 | 150 | 300 | 124 | 150 | 300 | 124 | |
| Габаритные размеры, мм | - строительная длина | 200 | ||||||||
| - длина | 498 | 474 | ||||||||
| - ширина | 220 | |||||||||
| - высота | 303 | |||||||||
| Масса, кг, не более | 9,9 | 8,9 | ||||||||
| Параметры изделия | РДУ-32/Ж-4-1,6 | РДУ-32/Ж-6-1,6 | |
|---|---|---|---|
| Регулируемая среда | сжиженный газ по ГОСТ 20448-90 | ||
| Температура окружающей среды, °С | от -40 до +60 | ||
| Диаметр условного прохода, вход (выход), мм | 32 (32) | ||
| Максимальное входное давление, МПа (кгс/см²) | 1,6 (16) | ||
| Диапазон настройки выходного давления, кПа | 2,0 - 3,5 | ||
| Диаметр седла, мм | 4 | 6 | |
| Пропускная способность при максимальном входном давлении, м³/час | 126 | 193 | |
| Габаритные размеры, мм | - длина | 497 | |
| - ширина | 225 | ||
| - высота | 303 | ||
| Масса, кг, не более | 10 | ||
