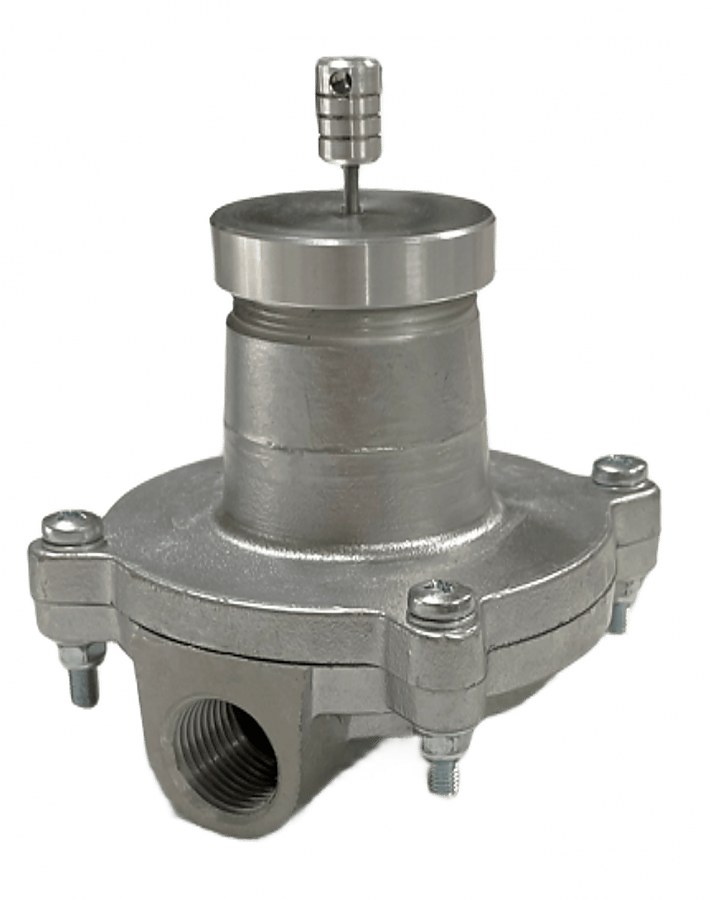

Клапаны ПСК, КПС предохранительные сбросные

Заказать оборудование Запросить консультацию

Назначение

Клапаны предохранительные сбросные ПСК, КПС предназначенны для сброса газа за регулятором давления, в случае кратковременного превышения давления газа сверх установленного.

Собственное производство

Удобная доставка

Контроль качества

Продукция в наличии

Смотрите также

Сбросные клапаны КПС-С, ПСК-25Н(В) и ПСК-50Н(С, В) устанавливаются на газопроводах низкого, среднего и высокого давления.
Клапаны бывают пружинные и мембранные. Пружинные клапаны ПСК снабжены устройством для их принудительного открытия и контрольной продувки с целью предотвращения прикипания, примерзания и прилипания золотника к седлу, а также для удаления твердых частиц, попавших между уплотнительными поверхностями.

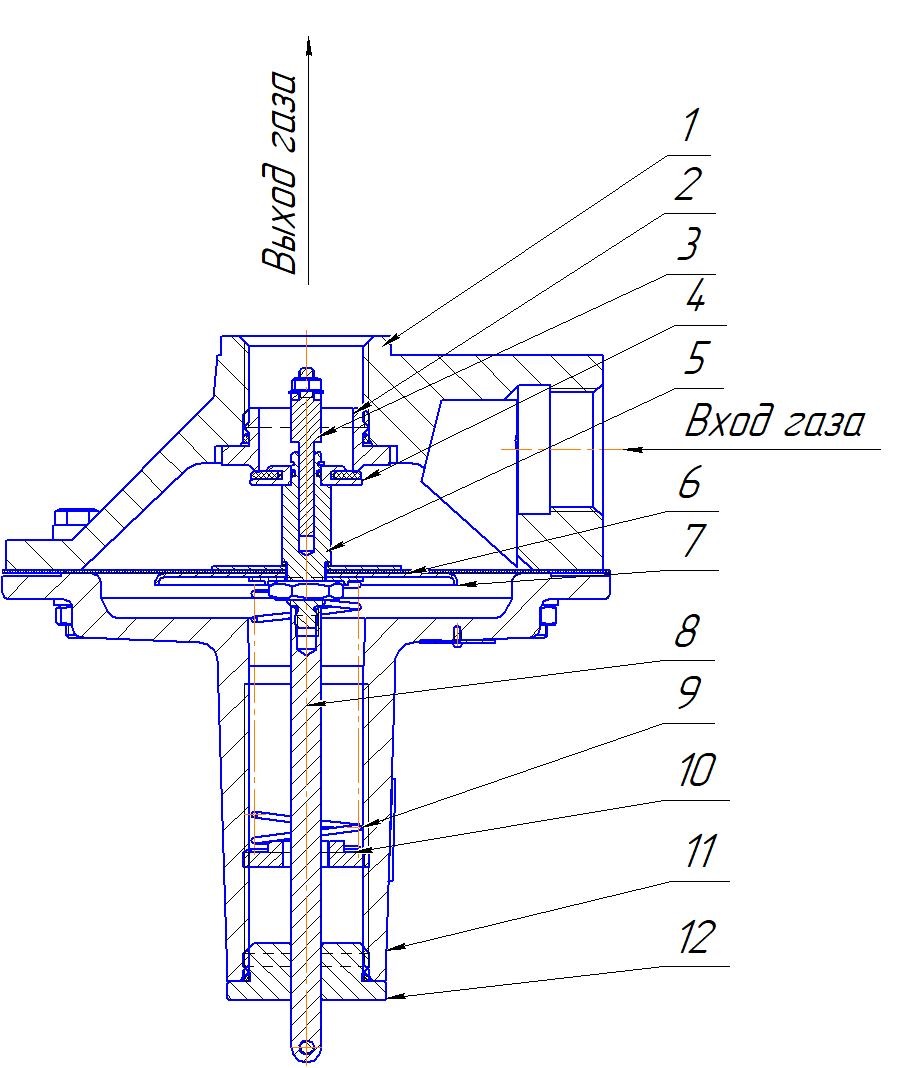

Мембранный

1 - Корпус

2 - Седло

3 - Направляющая

4 - Клапан

5 - Направляющая клапана

6 - Мембрана

7 - Мембранная тарелка

8 - Шток

9 - Пружина

10 - Нагрудная втулка

11 - Крышка

12 - Заглушка

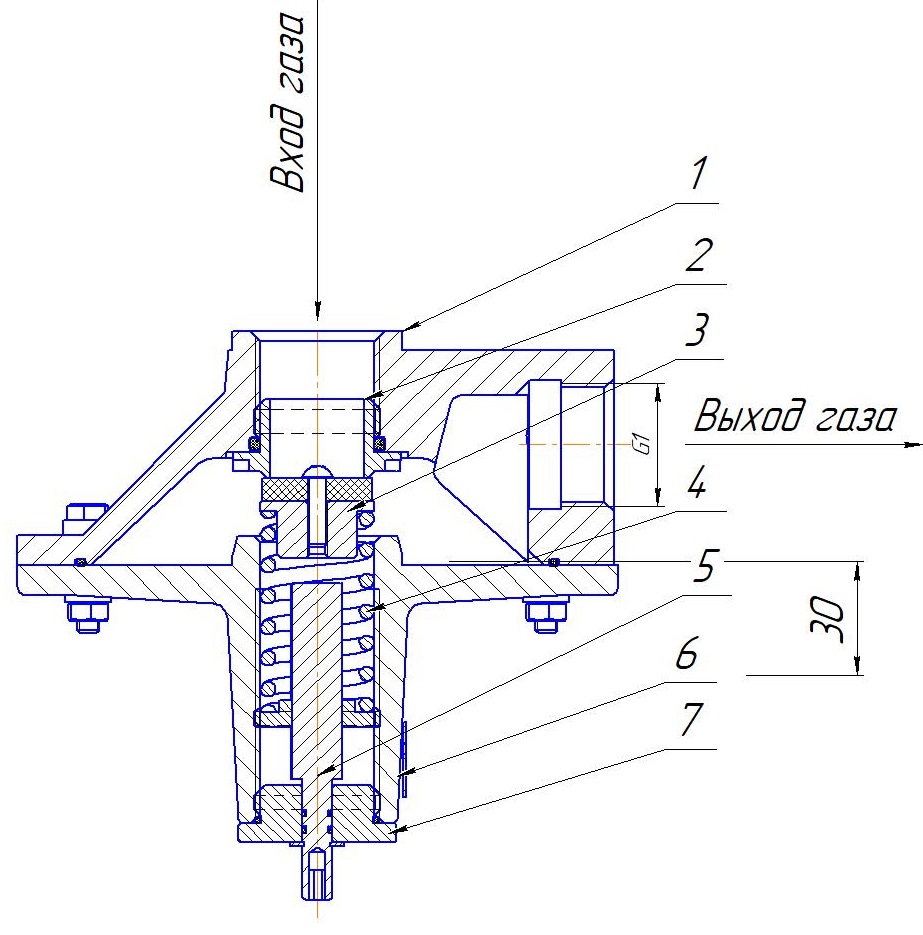

Поршневой

1 - Корпус

2 - Седло

3 - Клапан в сборе

4 - Пружина

5 - Винт нагружной

6 - Крышка

7 - Заглушка

ПСК-20

Наименование параметра	Величины по исполнениям
Наименование параметра	Н	Н1	С	С1
Диапазон срабатывания, кПа	1-3.5	2-3.5	8-120	100-300
Диапазон срабатывания, кПа	3-10	3-10	8-120	100-300

ПСК-25

Наименование параметра	Величины по исполнениям
Наименование параметра	Н/3.7	Н/11	С/50	С/86	В	В1
Диапазон срабатывания, кПа	1.6 - 3.7	3 - 11	10 - 50	20 - 86	100 - 350	320 - 700

ПСК-50

Наименование параметра	Величины по исполнениям
Наименование параметра	Н/5	Н/20	С/50	С/125	С/300	В/700
Диапазон срабатывания, кПа	2 - 5	4 - 20	15 - 50	45 - 125	110 - 300	380 - 700
