Сделано в РоссииСчетчики газа СГ-16МТ, СГ-75МТ турбинные
Назначение
Для учета КИСЛОРОДА использование турбинных счетчиков СГ-16 и СГ-75 запрещено!
Перед счетчиком на расстоянии не менее 2Ду необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).
Счетчик СГ16МТ, СГ75МТ регистрирует объем газа при рабочих условиях. Для приведения измерительного объема газа к объему при стандартных условиях счетчики могут быть оснащены электронными корректорами ЕК270 (коррекция по температуре и давлению) или ТС220 (коррекция по температуре).
Длина прямолинейных участков трубопровода должна быть не менее:
- при слабых возмущениях (отвод, колено, диффузор) 2Ду перед счетчиком и 1Ду после счетчика;
- при сильных возмущениях (регулятор давления, двойной изгиб трубы в разных плоскостях) 5Ду перед счетчиком и 3Ду после счетчика.
При установке перед счетчиком стабилизатора потока газа (СПГ) дополнительные прямые участки перед СПГ и после счетчика не требуются.
Отличительные особенности:
Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный датчик импульсов (геркон), срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.

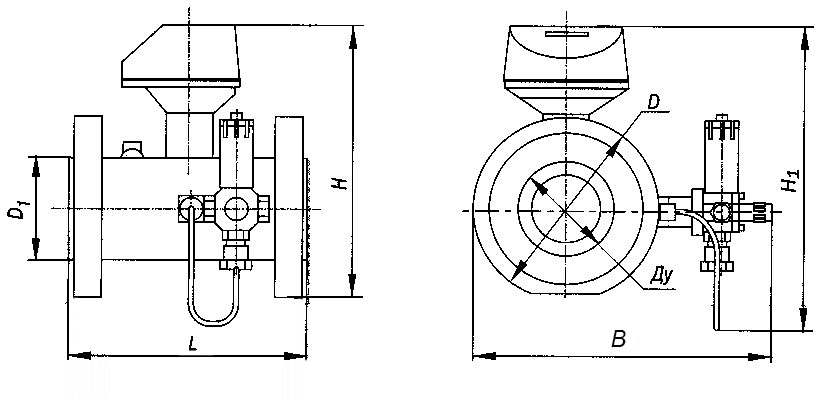

Габаритные и присоединительные размеры
для счетчиков СГ16МТ, СГ75МТ
в межфланцовом исполнении

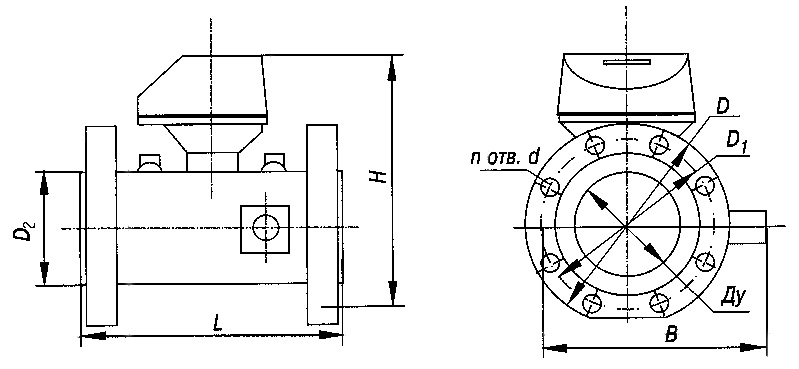

для счетчиков СГ16МТ, СГ75МТ
во фланцовом исполнении
| Параметры изделия | СГ-16МТ-100 | СГ-16МТ-250 | СГ-16МТ-400 | СГ-16МТ-650 | СГ-16МТ-800 СГ-16МТ-1000 |
СГ-16МТ-1600 СГ-16МТ-2500 СГ-16МТ-4000 |
|
|---|---|---|---|---|---|---|---|
| Максимальное рабочее давление, МПа (кгс/см²) | 1,6 (16) | ||||||
| Диаметр условного прохода, мм | 50 | 80 | 100 | 100 / 150 | 150 | 200 | |
| Габаритные размеры, мм | - длина L | 150 | 240 | 300 | 450 | ||
| - ширина B | 136 | 280 | 305 | 365 | 430 | ||
| - высота H | 220 | 270 | 285 | 340 | 390 | ||
| Масса, кг, не более | 5 | 13 | 17 | 32 | 46 | ||
| Параметры изделия | - | СГ-75МТ-250 | СГ-75МТ-400 | СГ-75МТ-650 | СГ-75МТ-800 СГ-75МТ-1000 |
СГ-75МТ-1600 СГ-75МТ-2500 СГ-75МТ-4000 |
|
| Максимальное рабочее давление, МПа (кгс/см²) | - | 7,5 (75) | |||||
| Диаметр условного прохода, мм | 80 | 100 | 150 | 200 | |||
| Габаритные размеры, мм | - длина L | 245 | 305 | 455 | |||
| - ширина B | 258 | 282 | 353 | 424 | |||
| - высота H | 267 | 291 | 362 | 431 | |||
| - высота H1 | 291 | 304 | 348 | 380 | |||
| Масса, кг, не более | 17 | 20 | 45 | 75 | |||
| Параметры изделия | общие для счетчиков СГ16МТ и СГ75МТ | ||||||
| Диапазон температур окружающей среды, °С | от -40 до +70 | ||||||
| Диапазон температур измеряемой среды, °С | от -20 до +50 | ||||||
| Потеря давления на счетчике, не более, Па (мм вод.ст.) | 1800 (180) | ||||||
| Максимальная пропускная способность при входном давлении, близком к атмосферному, Q, м³/час | 100 | 250 | 400 | 650 | 800 / 1000 | 1600 / 2500 / 4000 | |
| Диапазон измерений объема газа , Qmin / Qmax (в исполнениях Р, Р1, Р2, Р3) |
...-Р - 1:10 Р1 - 1:12,5 |
...-Р2 - 1:20 ...-Р3 - 1:25 |
...-Р2 - 1:20 ...-Р3 - 1:30 |
||||
| Пределы допускаемой основной относительной погрешности счетчика с диапазоном расширения (1:10) | не более ±1% в диапазоне расходов от 0,2Qmax до Qmax не более ±2% в диапазоне расходов от 0,1Qmax до 0,2Qmax |
||||||
| Пределы допускаемой основной относительной погрешности счетчика с диапазоном расширения (1:12,5) | не более ±1% в диапазоне расходов от 0,1Qmax до Qmax не более ±2% в диапазоне расходов от 0,08Qmax до 0,1Qmax |
||||||
| Пределы допускаемой основной относительной погрешности счетчика с диапазоном расширения (1:20) | не более ±1% в диапазоне расходов от 0,2Qmax до Qmax не более ±2% в диапазоне расходов от 0,05Qmax до 0,2Qmax |
||||||
| Пределы допускаемой основной относительной погрешности счетчика с диапазоном расширения (1:25) | не более ±1% в диапазоне расходов от 0,05Qmax до Qmax не более ±2% в диапазоне расходов от 0,04Qmax до 0,05Qmax |
||||||
| Пределы допускаемой основной относительной погрешности счетчика с диапазоном расширения (1:30) | не более ±1% в диапазоне расходов от 0,05Qmax до Qmax не более ±2% в диапазоне расходов от 0,03Qmax до 0,05Qmax |
||||||
| Межповерочный интервал | 5 лет | ||||||
| Срок службы, лет, не менее | 12 | ||||||
