Сделано в РоссииКлапаны ПКН, ПКВ предохранительные запорные
Назначение
Клапаны предохранительные запорные ПКН, ПКВ предназначены для герметичного перекрытия подачи неагрессивных углеводородных газов. Клапаны являются полуавтоматическими запорным устройствами.
Автоматическое закрытие клапана происходит при выходе контролируемого давления за установленный верхний и нижний пределы настройки. Открытие клапана производится вручную. Произвольное открытие клапана ПКН (ПКВ) исключено.
Выпускается также модификация запорных клапанов ПКН и ПКВ с электромагнитным исполнительным механизмом, тогда клапаны имеют обозначение ПКНэ и ПКВэ.

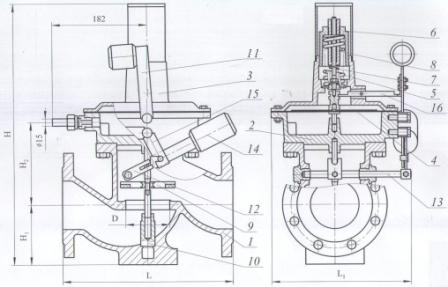

Основные составные части клапана
1 - корпус
2 - переходной фланец
3 - крышка
4 - мембрана
5 - пружина большая
6 - пробка
7 - пружина малая
8 - шток
9 - клапан
10 - направляющая стойка
11 - молоток
12 - вилка
13 - поворотный вал
14 - рычаг
15 - рычаг анкерный
16 - коромысло
Основные технические характеристики
| Параметры изделия | ПКН-50 | ПКВ-50 | ПКН-100 | ПКВ-100 | ПКН-200 | ПКВ-200 | |
|---|---|---|---|---|---|---|---|
| Рабочая среда | природный газ по ГОСТ 5542-87 | ||||||
| Температура окружающей среды, °C | от -40 до +45 | ||||||
| Диаметр условного прохода, мм | 50 | 100 | 200 | ||||
| Максимальное входное давление, МПа (кгс/см²) | 1,2 (12) | ||||||
| Нижний предел настройки контролируемого давления, кПа | 0,3-3 | 3-30 | 0,3-3 | 3-30 | 0,3-3 | 3-30 | |
| Верхний предел настройки контролируемого давления, кПа | 2-60 | 30-600 | 2-60 | 30-600 | 2-60 | 30-600 | |
| Строительная длина, мм | 230 | 350 | 600 | ||||
| Габаритные размеры, мм | - длина | 390 | 425 | 600 | |||
| - ширина | 310 | 320 | 390 | ||||
| - высота | 480 | 600 | 720 | ||||
| Масса, кг, не более | 15 | 20 | 75 | ||||
