Сделано в РоссииРегуляторы РДМ магистральные
Назначение
Регуляторы РДМ предназначены для эксплуатации в помещениях или под навесом при отсутствии прямого воздействия солнечного излучения и атмосферных осадков при температуре окружающего водуха от -40 до +40 °С и верхнем значении относительной влажности окружающего воздуха 90%.
В клапане для уплотнения штока применяются уплотнения из тефлона с дополнительным направлением штока при помощи тефлоновых колец, что повышает надежность уплотнения штока при эксплуатации насоса.
Регуляторы давления газа РДМ отличаются высокой точностью поддержания выходного давления (до 2,5%), устойчивостью к автоколебаниям, эффективной системой шумопоглащения (уровень шума при максимальном расходе не превышает 80 дБ) работой без сброса газа в атмосферу.
Минимальный перепад давления между входом и выходом, при котором обеспечивается работоспособность РДМ - 1,5 кгс/см².
Средний срок службы регуляторов РДМ составляет 12 лет, при условии плановой замены эластичных манжеты и мембран (диафрагм). Периодичность замены - 5 лет.

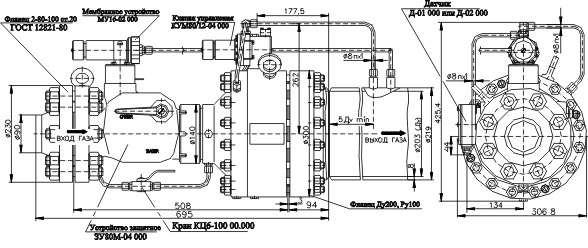

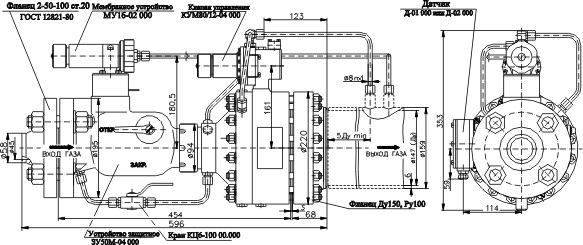

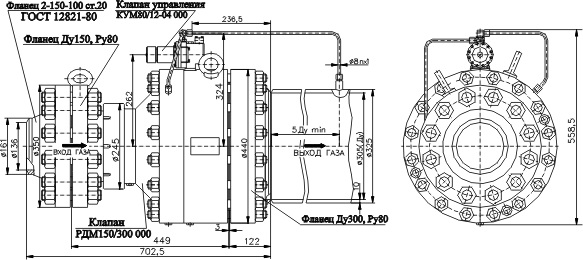

Габаритные и присоединительные размеры
| Параметры изделия | РДМ 50/150-К04 | РДМ 80/200-К04 | РДМ 150/300-К01 | |
|---|---|---|---|---|
| Регулируемая среда | природный газ по ГОСТ 5542-87 | |||
| Температура окружающей среды, °С | от -40 до +60 | |||
| Диаметр условного прохода вход/выход, мм | 50 / 150 | 80 / 200 | 150 / 300 | |
| Максимальное входное давление, МПа (кгс/см²) | 1,0...8,0 (10...80) | |||
| Диапазон настройки выходного давления, МПа (кгс/см²) | 0,3...1,2 (3...12)* / 0,6...2,0 (6...20)* / 1,2...4,0 (12...40)* | |||
| Точность поддержания выходного давления, % | при расходе - 2,5 в момент полного закрытия - не более 10 |
|||
| Габаритные размеры, мм | - длина | 596 | 695 | 703 |
| - ширина | 247 | 307 | 440 | |
| - высота | 353 | 425 | 559 | |
| Масса, кг, не более | 60 | 98 | 327,5 | |
* - диапазон регулирования выходного давления уточняется при заказе. |
||||
