Сделано в РоссииРегуляторы РДГ
Назначение
Регуляторы давления газа РДГ предназначены для редуцирования высокого и среднего давления на среднее или низкое, автоматического поддержания выходного давления на заданном уровне, независимо от изменений расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх заданных значений.
Собственное производство
Удобная доставка
Контроль качества
Продукция в наличии
Регуляторы РДГ предназначены для установки в газорегуляторных пунктах ГРУ, ГРПШ, ГРПБ систем газоснабжения городских и сельских населенных пунктов, промышленных и коммунально-бытовых предприятий.

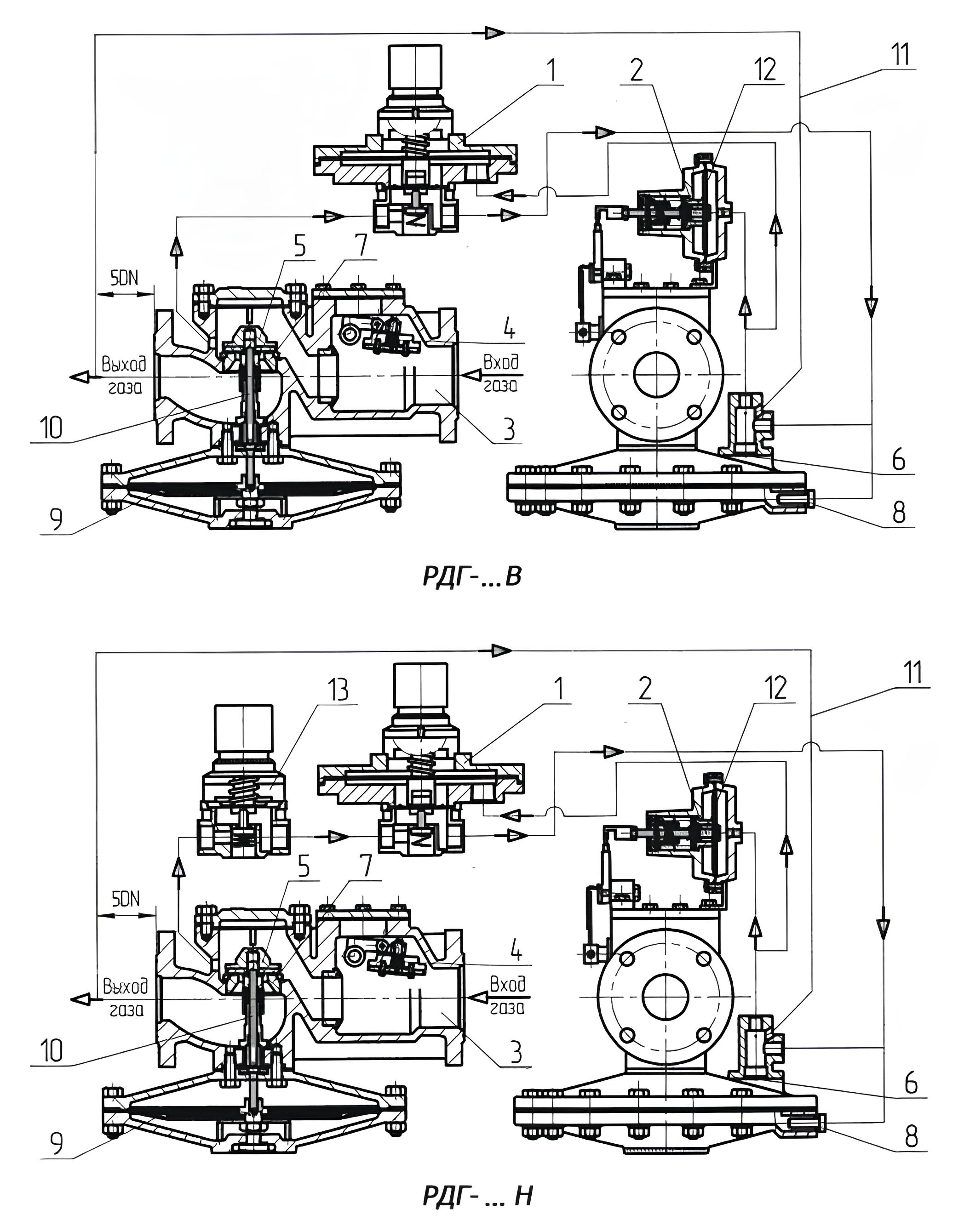

Основные составные части
1 - регулятор управления (пилот)
2 - механизм контроля
3 - корпус
4 - клапан отсечной
5 - клапан рабочий
6 - нерегулируемый дроссель
7 - седло
8 - регулируемый дроссель
9 - мембрана рабочая
10 - шток исполнительного устройства
11 - трубка импульсная
12 - шток механизма контроля
13 - стабилизатор
| Параметры изделия | РДГ-25Н | РДГ-25В | РДГ-50Н | РДГ-50В | РДГ-80Н | РДГ-80В | РДГ-150Н | РДГ-150В | |
|---|---|---|---|---|---|---|---|---|---|
| Регулируемая среда | природный газ по ГОСТ 5542-2014 | ||||||||
| Температура окружающей среды, °С | от -40 до +60 | ||||||||
| Максимальное входное давление, МПа (кгс/см²) | 1,2 (12) | ||||||||
| Диаметр условного прохода вход/выход, DN, мм | 25 / 32 | 50 | 80 | 150 | |||||
| Диаметр седла, мм | 21 | 30 / 35 / 40 / 45 | 65 | 98 | |||||
| Диапазон настройки выходного давления, кПа | 1,5-60 | 60-600 | 1,5-60 | 60-600 | 1,5-60 | 60-600 | 1,5-60 | 60-600 | |
| Пропускная способность при максимальном входном давлении, м³/час |
2200* | 2800 / 4050 / 5450 / 7100* | 14600* | 32000* | |||||
| Габаритные размеры, мм | - строительная длина | 325 | 365 | 502 | 570 | ||||
| - длина | 365 | 440 | 680 | 630 | |||||
| - ширина | 440 | 550 | 560 | 650 | |||||
| - высота | 460 | 350 | 470 | 890 | |||||
| Масса, кг, не более | 15 | 26 | 60 | 150 | |||||
* - конкретные значения пропускной способности зависят от значений входного и выходного давлений регулятора. |
|||||||||
