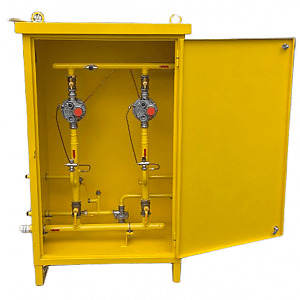

Сделано в РоссииДРП-FRG/2MB
Назначение
Домовой газорегуляторный пункт (ДРП) снижает давление газа с высокого или среднего до низкого уровня, необходимого для работы бытовых приборов. Он выполнен в виде прочного шкафа с оборудованием внутри. Шкаф устойчив к вандализму и не поддерживает горение.
Собственное производство
Удобная доставка
Контроль качества
Продукция в наличии
В ДРП установлен регулятор, соответствующий прилагаемому перечню. Для защиты газопровода от чрезмерного давления предусмотрен сбросной клапан, который срабатывает при его повышении или значительном снижении выходного давления. В таких случаях также активируется предохранительно-запорный клапан.
Для проведения регламентных работ и обеспечения безопасности перед ДРП необходимо установить отключающее устройство.
Функциональная схема газовая ДРП-FRG/2MB с основной и резервной линиями редуцирования и одним выходом с регуляторами давления газа FRG/2MB справа-налево (возможно исполнение слева-направо)
Основные технические характеристики
| Настройка выходного давления, кПа | Настройка ПЗК избыточное, кПа | Настройка ПЗК недостаточное, кПа | Настройка сбросного клапана, кПа | Код регулятора DN 25 (1”) |
|---|---|---|---|---|
| 1,0 ÷ 2,5 | 1,2 ÷ 7,0 | 0,7 ÷ 2,0 | 1,5 ÷ 3,5 | FB04Z 105 |
| 2,0 ÷ 3,0 | 2,0 ÷ 9,0 | 1,0 ÷ 3,0 | 2,3 ÷ 9,0 | FB04Z 110 |
| 3,0 ÷ 9,0 | 3,5 ÷ 18,0 | 2,0 ÷ 5,0 | 3,4 ÷ 15,0 | FB04Z 120 |
| 9,0 ÷ 17,0 | 11,0 ÷ 26,0 | 5,0 ÷ 11,0 | 10,0 ÷ 23,0 | FB04Z 130 |
| 17,0 ÷ 40,0 | 20,0 ÷ 55,0 | 5,0 ÷ 11,0 | 19,5 ÷ 60,0 | FB04Z 140 |
| 30,0 ÷ 65,0 | 45,0 ÷ 100,0 | 5,0 ÷ 11,0 | 34,0 ÷ 85,0 | FB04Z 150 |
| 60,0 ÷ 90,0 | 45,0 ÷ 100,0 | 5,0 ÷ 11,0 | 64,0 ÷ 110,0 | FB04Z 160 |
