Сделано в РоссииРотационные счетчики газа РГ-Т
Назначение

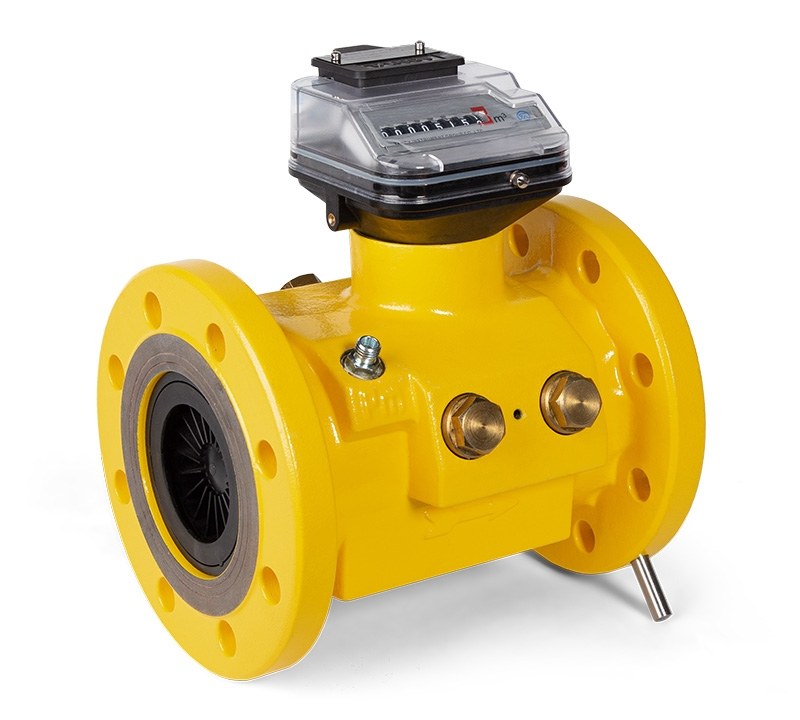

Турбинный счетчик газа РГ-Т отображает рабочий объем газа с помощью восьмиразрядного счетного механизма. С помощью НЧ датчика импульсов рабочий объем газа может быть передан на электронный корректор объема газа для приведения к стандартным условиям.
Турбинный счетчик газа РГ-Т является счетчиком газа скоростного типа. Поток измеряемого газа заставляет вращаться алюминиевое колесо турбинки. Количество оборотов турбинного колеса пропорционально прошедшему объему газа, частота оборотов пропорциональна фактическому расходу газа. Вращение турбинного колеса передается через магнитную муфту и редуктор на счетный механизм.
Рабочий расход газа может передаваться на электронные корректоры объема газа с помощью низкочастотного (НЧ) датчика импульсов. В НЧ датчике импульсов размещен дополнительный контрольный геркон, срабатывающий при наличии внешнего магнитного поля (защита от несанкционированного доступа).
Частоту вращение турбинного колеса также можно получить с помощью одного или двух высокочастотных (ВЧ) датчиков. Сигнал ВЧ датчика позволяет точно определять мгновенный расход газа. ВЧ датчик может использоваться в счетчиках газа отдельно или в дополнение к НЧ датчику.
Рабочий расход газа может передаваться на электронные корректоры объема газа с помощью низкочастотного (НЧ) датчика импульсов. В НЧ датчике импульсов размещен дополнительный контрольный геркон, срабатывающий при наличии внешнего магнитного поля (защита от несанкционированного доступа).

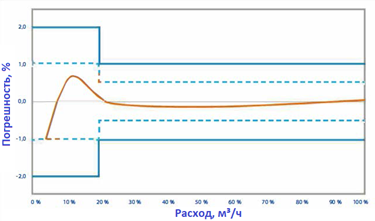

Допустимые пределы погрешности:
Qmin ≤ Q < 0,1 Qmax: ±2,0%
0,1 Qmax ≤ Q ≤ Qmax: ± 1,0%
По запросу:
Qmin ≤ Q < Qmax: ± 0,9%
Все турбинные счетчики РГ-Т изначально откалиброваны в пределах стандартных погрешностей измерения. Опционально доступно исполнение с уменьшенной величиной погрешности.
Турбинные счетчики РГ-Т показывают стабильные и воспроизводимые результаты измерений.
Измерительный картридж предназначен для сборки в корпусе, работающем под давлением, с помощью уплотнительных колец. Это делает счетчик газа РГ-Т устойчивым к любым нагрузкам при кручении и изгибе, возникающим при монтаже газопроводов.
Калибровочная характеристика турбинного расходомера РГ-Т остается неизменной в процессе эксплуатации благодаря высококачественным шарикоподшипникам, а также высокоточной обработке корпуса и всех движущихся частей. Колесо турбины перед сборкой счетчика подвергается динамической балансировке. После механической обработки все алюминиевые детали, включая колесо турбины, подвергаются твердому анодированию для повышения устойчивости к механическому износу и химическим воздействиям, что обеспечивает длительный срок службы счетчика и стабильность его метрологических характеристик.
| Параметр | Значение |
|---|---|
| Температура газа: | от −30 °C до +60 °C |
| Температура окружающей среды: | от −40 °C до +60 °C |
| Рабочее давление: | Pn16 и Pn100 в зависимости от типоразмера и материала корпуса |
| Класс защиты: | IP 67 |
| Материалы | |
| • Корпус счетчика | Алюминиевый сплав / углеродистая сталь |
| • Ротор турбины: | Алюминиевый сплав |
| • Счетная голова: | Стабилизированный к ультрафиолетовому излучению полимер |
| Взрывозащита | Ex ia IIB T4 |
| Перегрузка: | Кратковременно до 1,25 Qмакс |
| Счетный механизм: | Восьмиразрядный механический роликовый |
| Импульсный выход: | 1 НЧ-выход, опционально 1 ВЧ-выход или 2 ВЧ-выхода |
| Соединения: | |
| • Отбор давления: | 1 отверстие с резьбой ¼" NPT |
| • Температура: | 1 гильза с резьбой G ¼" (опция) |
| Наименование | Dу,мм | Типо-размер G | Qmin,м3/ч | Qmax,м3/ч | ВЧ,имп/м3 | НЧ,имп/м3 | Потеря давления,мбар |
|---|---|---|---|---|---|---|---|
| РГ-Т G65 DN50 | 50 | 65 | 5 | 100 | 105000 | 10 | 8,8 |
| РГ-Т G100 DN80 | 80 | 100 | 8 | 160 | 26000 | 1 | 2,8 |
| РГ-Т G160 DN80 | 80 | 160 | 12,5 | 250 | 26000 | 1 | 5,6 |
| РГ-Т G250 DN80 | 80 | 250 | 20 | 400 | 26000 | 1 | 11,6 |
| РГ-Т G160 DN100 | 100 | 160 | 12,5 | 250 | 13500 | 1 | 0,3 |
| РГ-Т G250 DN100 | 100 | 250 | 20 | 400 | 13500 | 1 | 6,2 |
| РГ-Т G400 DN100 | 100 | 400 | 32,5 | 650 | 13500 | 1 | 12,4 |
| РГ-Т G400 DN150 | 150 | 400 | 32,5 | 650 | 5000 | 1 | 2,3 |
| РГ-Т G650 DN150 | 150 | 650 | 50 | 1000 | 5000 | 1 | 6,7 |
| РГ-Т G1000 DN150 | 150 | 1000 | 80 | 1600 | 5000 | 1 | 11,5 |
| РГ-Т G650 DN200 | 200 | 650 | 50 | 1000 | 2200 | 1 | 0,7 |
| РГ-Т G1000 DN200 | 200 | 1000 | 80 | 1600 | 2200 | 1 | 1,8 |
| РГ-Т G1600 DN200 | 200 | 1600 | 125 | 2500 | 2200 | 1 | 4,2 |
| РГ-Т G1000 DN250 | 250 | 1000 | 80 | 1600 | 1900 | 0,1 | 4,0 |
| РГ-Т G1600 DN250 | 250 | 1600 | 125 | 2500 | 1900 | 0,1 | 8,0 |
| РГ-Т G2500 DN250 | 250 | 2500 | 200 | 4000 | 1900 | 0,1 | 12,4 |
| РГ-Т G1600 DN300 | 300 | 1600 | 125 | 2500 | 1200 | 0,1 | 3,0 |
| РГ-Т G2500 DN300 | 300 | 2500 | 200 | 4000 | 1200 | 0,1 | 6,4 |
| РГ-Т G4000 DN300 | 300 | 4000 | 325 | 6500 | 1200 | 0,1 | 12,9 |
* Счетчики с диапазонами расходов газа до 1:50 возможны по запросу. |
|||||||
| Ду, мм | Крепление | |
|---|---|---|
| Pn 16 | Pn 100 | |
| 50 | 4 x M16 | 4 x M24 |
| 80 | 8 x M18 | 8 x M24 |
| 100 | 8 x M18 | 8 x M30 |
| 150 | 8 x M22 | 12 x M33 |
| 200 | 12 x M22 | 12 x M36 |
| 250 | 12 x M26 | 12 x M39 |
| 300 | 12 x M26 | 16 x M42 |
