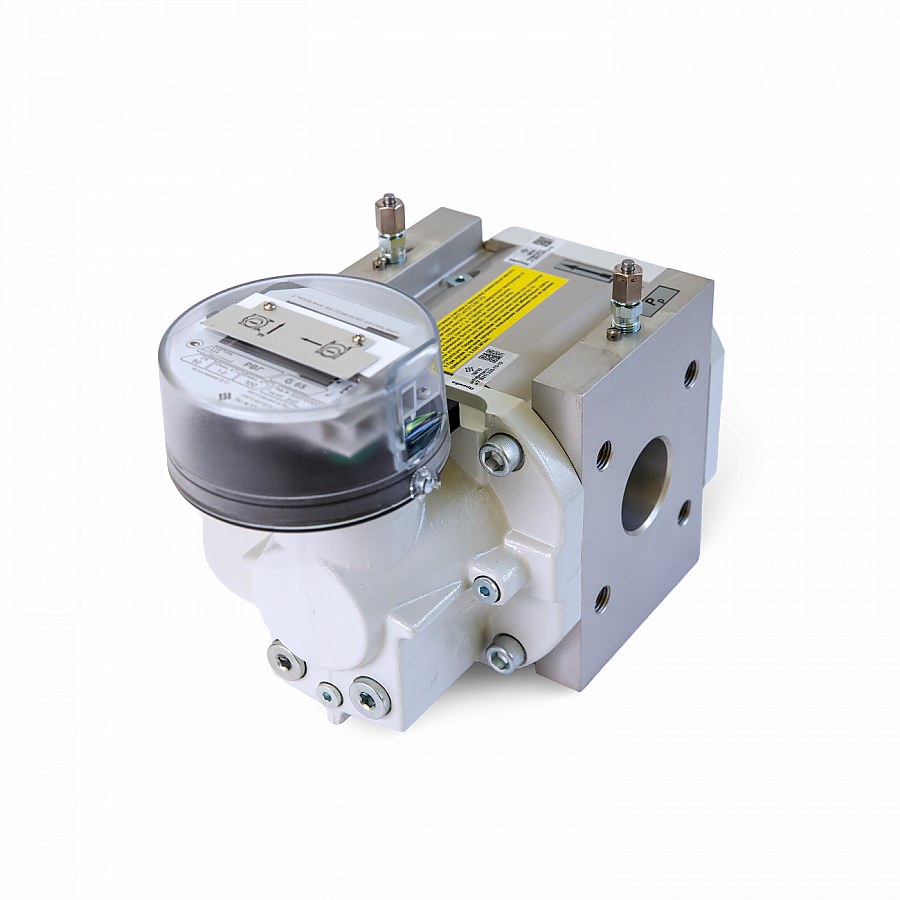

Сделано в РоссииРотационный счетчик газа РВГ
Назначение
Ротационные счетчики газа РВГ предназначены для измерения объема одно- и многокомпонентных не агрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и других газов.
Собственное производство
Удобная доставка
Контроль качества
Продукция в наличии
| Диапазон расходов\Исполнение | Основное | У | 2У |
|---|---|---|---|
| от Qmin до Qt | ±2,0 | ±2,0 | - |
| от Qt до Qmax включительно | ±1,0 | ±1,0 | - |
| от Qmin до Qmax включительно | - | - | ±0,9 |
| Точка перехода Qt, м3/ч: | 0,1 Qmax | 0,5 Qmax | - |
| Типоразмер | DN | Qmax,м3/ч | Диапазон рабочих расходов Qmin/Qmax | Перепад давления при Qmax, Па | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1:250 | 1:200 | 1:160 | 1:130 | 1:100 | 1:80 | 1:65 | 1:50 | 1:30 | 1:20 | ||||
| Qmin, м3/ч | |||||||||||||
| G16 | 50 | 25 | - | - | - | - | - | - | - | 0,5 | 0,8 | 1,3 | 55 |
| G25 | 50 | 40 | - | - | - | - | - | 0,5 | 0,6 | 0,8 | 1,3 | 2,0 | 80 |
| G40 | 50 | 65 | - | - | - | 0,5 | 0,6 | 0,8 | 1,0 | 1,3 | 2,0 | 3,0 | 230 |
| G65 | 50 | 100 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,3 | 1,6 | 2,0 | 3,0 | 5,0 | 540/490 (Кроме 1:250 и G160-G400) |
| G100 | 80 | 160 | 0,6 | 0,8 | 1,0 | 1,3 | 1,6 | 2,0 | 2,5 | 3,0 | 5,0 | 8,0 | 425 |
| G160 | 80 | 250 | 1,0 | 1,3 | 1,6 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 8,0 | 13 | 575 |
| G250 | 100 | 400 | 1,6 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 13 | 20 | 810 |
| G400 | 100 | 650 | 2,5 | 3,0 | 4,0 | 5,0 | 6,5 | 8,0 | 10 | 13 | 20 | 32 | 1700 |
| G400 | 150 | 650 | 2,5 | 3,0 | 4,0 | 5,0 | 6,5 | 8,0 | 10 | 13 | 20 | 32 | 1700 |
Для конструктивного исполнения А: исполнение 2У возможно только для рабочих расходов справа от сплошной черной линии.
Для конструктивного исполнения Б (параметры, выделенные синим фоном): исполнение 2У возможно только для рабочих расходов справа от пунктирной синей линии.
