Сделано в РоссииСчетчики газа ВК диафрагменные
Назначение
Коммунальные диафрагменные счетчики газа типа ВК-G предназначены для коммерческого учета количества потребляемого газа (природный газ, пропан, бутан, сухие инертные и другие неагрессивные газы, неоднородные по химическому составу) в коммунальном и бытовом хозяйстве, а так же на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учета потребляемого газа.
Собственное производство
Удобная доставка
Контроль качества
Продукция в наличии
Отличительные особенности:
Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.
Направление потока газа для всех счетчиков слева-направо, а для счетчика BK-G6 возможна модификация с направлением справа-налево.

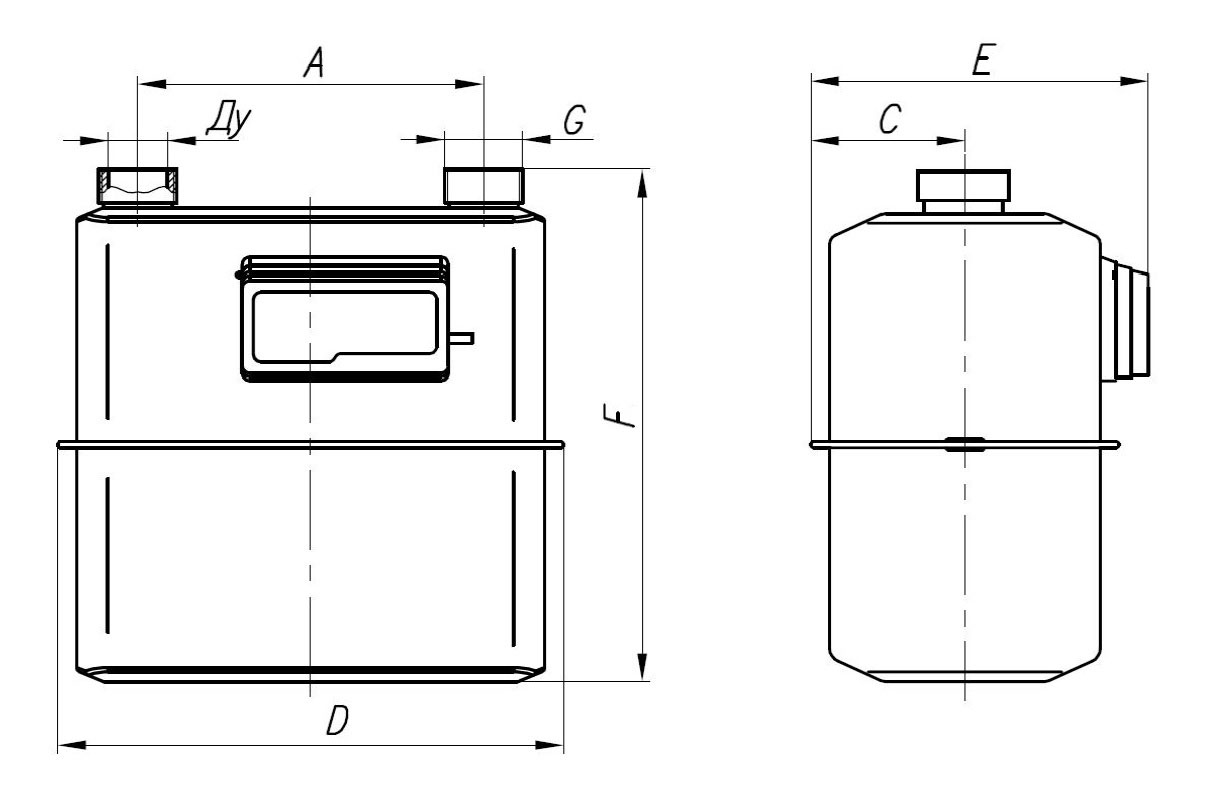

Габаритные и присоединительные размеры
для счетчиков
ВК-G6...BK-G25

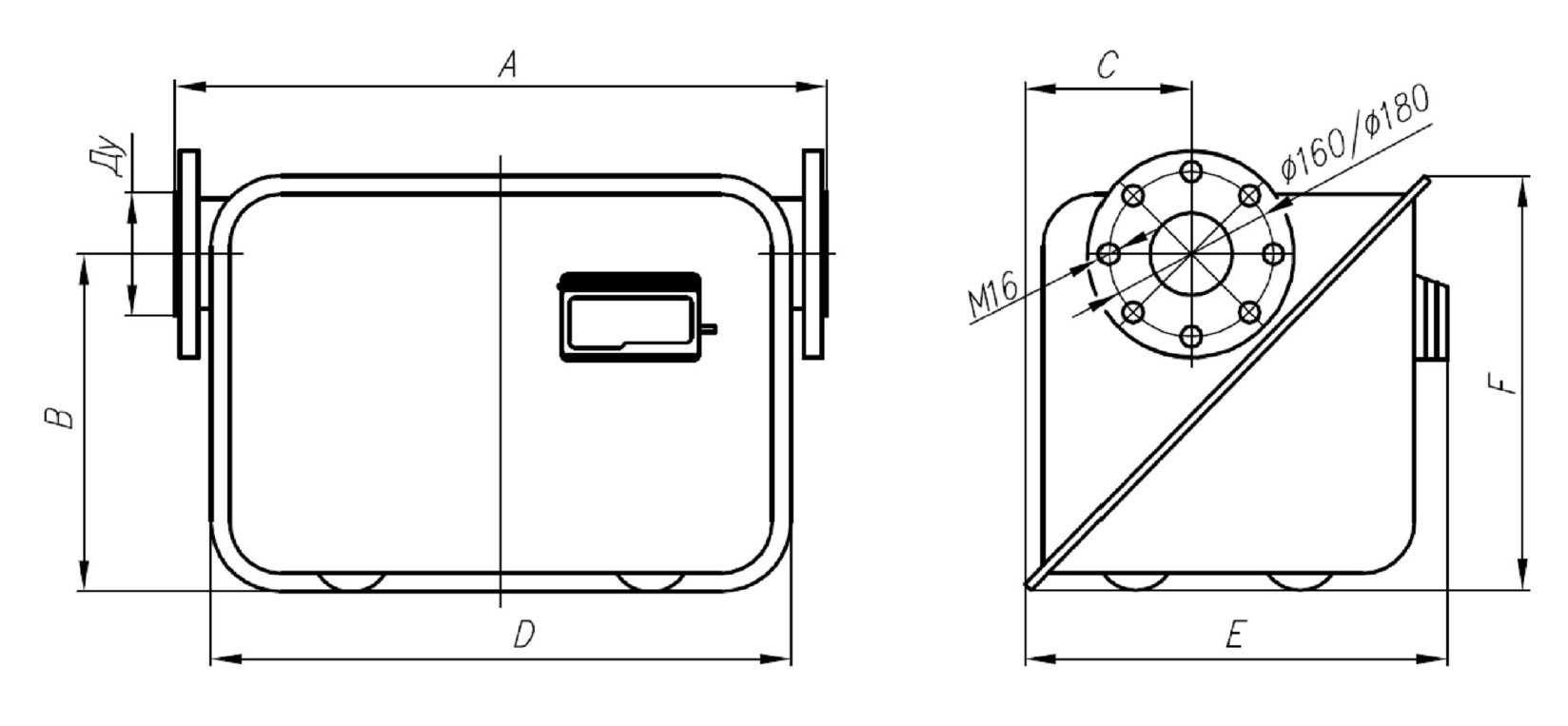

для счетчиков
ВК-G40...BK-G100
| Параметры изделия | BK-G6 | BK-G10 | BK-G16 | BK-G25 | BK-G40 | BK-G65 | BK-G100 | |
|---|---|---|---|---|---|---|---|---|
| Диапазон температур рабочей среды, °С | от -25 до +40 | |||||||
| Диапазон температур окружающей среды, °С | от -40 до +55 | |||||||
| Максимальное рабочее давление, кПа (кгс/см²) | 50 (0,5) | |||||||
| Порог чувствительности, м³/час | 0,008 | 0,01 | 0,02 | |||||
| Диапазон рабочих расходов, м³/час | 0,06...10 | 0,1...16 | 0,16...25 | 0,25...40 | 0,4...65 | 0,65...100 | 1,0...160 | |
| Потеря давления, Па, не более | 200 | 300 | ||||||
| Погрешность измерения в диапазоне расходов | в диапазоне расходов от Qмин до 0,1Qномне более ±3% в диапазоне расходов от 0,1Qном до Qмаксне более ±1,5% |
|||||||
| Присоединение к трубопроводу | муфтовое, сверху | фланцевое, горизонтальное | ||||||
| Присоединительный размер, G, дюйм / Ду, мм | 1 ¼ / 25 | 1 ¾ / 32 или 2 / 40 | 2 / 40 | 2 ½ / 50 | 80 | 100 | ||
| Габаритные размеры, мм | - строительная длина А | 250 / 200* | 250 / 280 | 280 | 335 | 570 | 680 | 800 |
| - длина D | 327 | 334 / 405 | 405 | 465 | 564 | 740 | ||
| - ширина E | 163 | 218 / 234 | 234 | 289 | 392 | 571 | ||
| - высота F | 241 / 250 | 320 / 330 | 330 | 398 | 403 | 577 | ||
| - до оси С | 71 | 85 / 108 | 108 | 138 | 161 | 243 | ||
| - до оси B | - | 327 | 448 | |||||
| Масса, кг, не более | 3,5 | 4,3 / 5,7 | 5,7 | 10 | 28 | 29 | 95 | |
| Межповерочный интервал | 10 лет | |||||||
| Средний срок службы, лет, не менее | 24 | |||||||
* - диафрагменный счетчик с межцентровым расстоянием А=200мм предназначен для замены устаревших моделей счетчиков, непригодных для дальнейшей эксплуатации. |
||||||||
