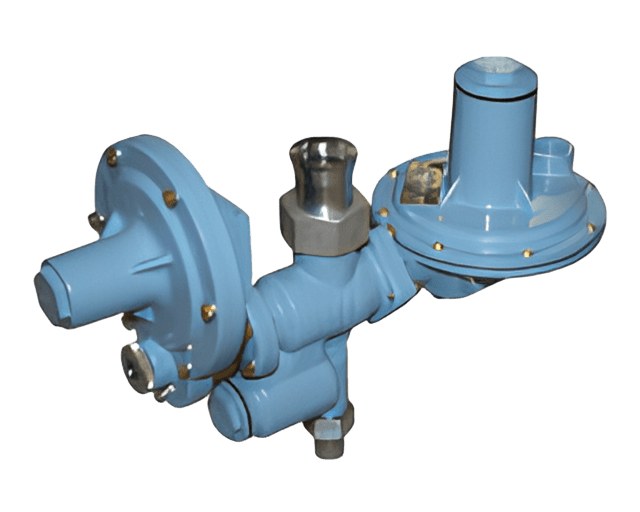

Сделано в РоссииРегуляторы РДГД-20
Назначение
Регуляторы давления газа типа РДГД-20 предназначены для редуцирования высокого или среднего давления на низкое, автоматической стабилизации выходного давления на установленном уровне, независимо от изменений входного давления и расхода, автоматического отключения подачи газа (наличие встроенного ПЗК) при аварийном повышении и понижении выходного давления свыше допустимых значений.
Собственное производство
Удобная доставка
Контроль качества
Продукция в наличии
Регуляторы РДГД-20 предназначены для установки в газорегуляторных пунктах ГРУ, ГРПШ, ГРПБ систем газоснабжения городских и сельских населенных пунктов, промышленных и коммунально-бытовых предприятий.
Основные составные части
1 - корпус
2 – седло
3 – рабочий клапан
4 – отсечной клапан
5, 17, 19, 29 – шток
6 – рычажный механизм
7, 16 – мембрана
9, 13, 25, 39, 40 – пружина
10, 14, 41, 42 – регулировочные гайки
11 – крышка мембранного узла
12, 24 – штуцер
15 – отключающее устройство
20 – входной патрубок
21 – фильтр
22 – выходной патрубок
23 – импульсная трубка
30 – корпус мембранного узла
31, 32 – пробка
43 – толкатель
| Параметры изделия | РДГД-20М-1,2 | РДГД-20М-0,6 | РДГД-20М1-1,2 | РДГД-20М1-0,6 | РДГД-20М1-0,3 | |
|---|---|---|---|---|---|---|
| Регулируемая среда | природный газ по ГОСТ 5542-2014 | |||||
| Температура окружающей среды, °С | от -40 до +60 | |||||
| Диаметр условного прохода, вход (выход), мм | 15 (32) | |||||
| Максимальное входное давление, МПа (кгс/см²) | 1,2 (12) | 0,6 (6) | 1,2 (12) | 0,6 (6) | 0,3 (3) | |
| Диапазон настройки выходного давления, кПа | 2,0 - 2,5 | 1,0 - 2,0 | ||||
| Диаметр седла, мм | 3 | 5 | 3 | 5 | 7 | |
| Габаритные размеры, мм | - строительная длина | 246 | ||||
| - длина | 418 | 440 | ||||
| - ширина | 166 | |||||
| - высота | 276 | 305 | ||||
| Масса, кг, не более | 5,5 | |||||
| Параметры изделия | РДГД-20М2-1,2 | РДГД-20М2-0,6 | РДГД-20М2-0,3 | РДГД-20М3-1,2 | РДГД-20М3-0,6 | РДГД-20М3-0,3 | |
|---|---|---|---|---|---|---|---|
| Регулируемая среда | природный газ по ГОСТ 5542-2014 | ||||||
| Температура окружающей среды, °С | от -40 до +60 | ||||||
| Диаметр условного прохода, вход (выход), мм | 15 (32) | ||||||
| Максимальное входное давление, МПа (кгс/см²) | 1,2 (12) | 0,6 (6) | 0,3 (3) | 1,2 (12) | 0,6 (6) | 0,3 (3) | |
| Диапазон настройки выходного давления, кПа | 2,5 - 3,5 | 3,5 - 5,0 | |||||
| Диаметр седла, мм | 3 | 5 | 7 | 3 | 5 | 7 | |
| Габаритные размеры, мм | - строительная длина | 246 | |||||
| - длина | 418 | ||||||
| - ширина | 166 | ||||||
| - высота | 276 | ||||||
| Масса, кг, не более | 5,5 | ||||||
